メーカー名：ネグロス電工㈱

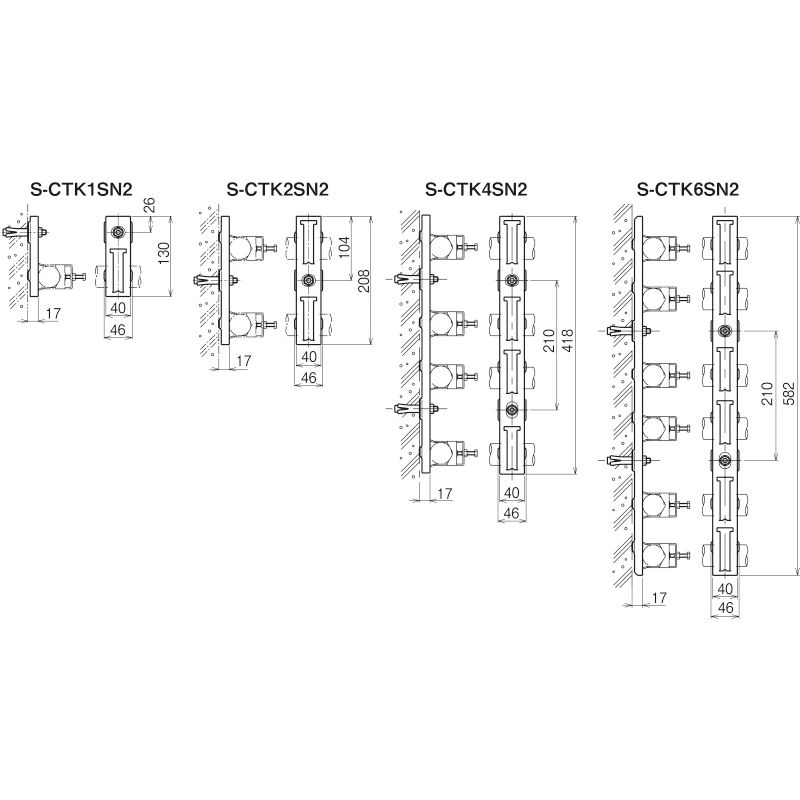

S-CTK□SN2 道路トンネル用ケーブル支持金具

材質

本体: ステンレス鋼

商品仕様

適合ドリル径(Φ): 12.5

適合コンクリート部穿孔深さ: 37~40

適合ケーブル支持金具: S-K15-1AN､S-K20-1AN､
S-K25-1AN､S-K30-1AN､
S-K35-1AN､S-K40-1AN､
S-K45-1AN

【特長】

裏側にリブがあり、ケーブル支持金具が外れにくい構造となっています。
アンカーボルト締め付け後、トンネル湾曲面に沿います。
ケーブル取付位置の墨出しが不要です。
二重落下防止の対策が施されたボルト・ナットを使用しています。
NAS3350及び3354に準じた試験に適合しているゆるみ止めナットを使用しています。
