メーカー名:キッツ

TP マジックジョイント

材質

ボデー
FCD-S
キャップ
S25C
ガスケット
非石綿シート・銅板
Oリング
FKM・NBR
ロックリング
304SS
クランプ
FCD-S
ピストン
SUJ2
ボルト
SCM435

商品仕様

接続形状
ねじ込み
最高許容圧力
1.0MPa
使用温度範囲
-5~120℃

【特長】

KITZマジックジョイントは、既設のパイプに新たに分岐管を設ける場合に威力を発揮する新工法の継手です。
作業は、KITZマジックジョイントを「パイプにセットし、ハンマーで一叩きするだけの簡単施工!!」「配管ラインの流体を止める必要がない。」
また、パイプを切断したりネジを切ったり、溶接したりする手間がなくなります。
これにより、従来工法に比べ「作業時間は約20分の1」「費用も約2分の1」と驚異的な時間の短縮化と大幅なコストダウンを実現。
合理化・省力化時代の配管作業ニーズにアイデアでお応えする頼もしい継手です。

【注意事項】

マジックジョイントの分岐作業は周囲温度−15℃以上で行ってください。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

TP マジックジョイント
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

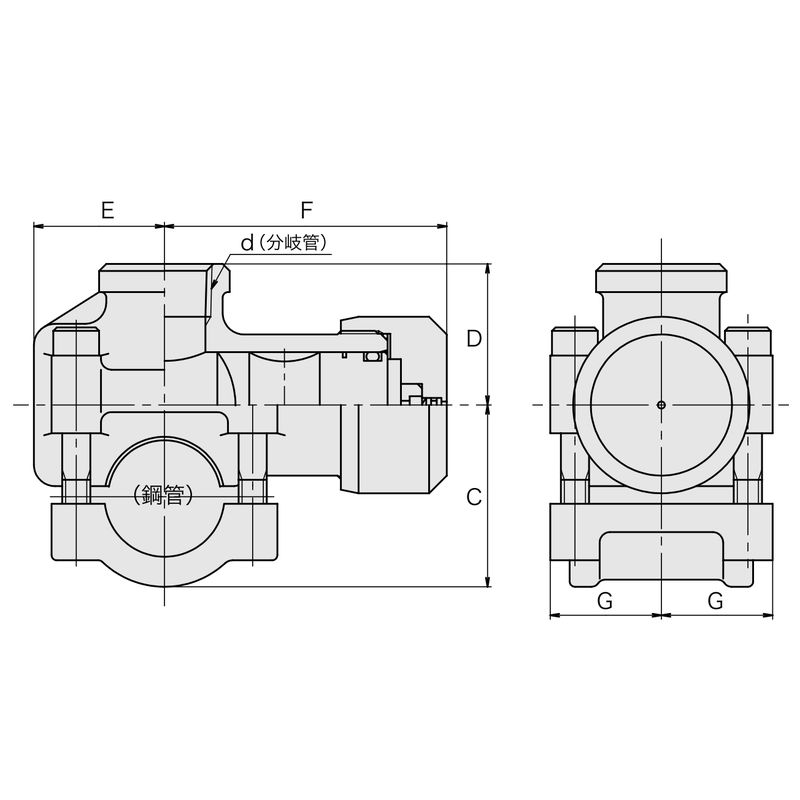

発注コード
品番
サイズ
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
入数

参考標準価格
数量
1007376
TP-15Ax15A
15A x 15A
38
35
30
64
26
6
26,200円
1007377
TP-20Ax15A
20A x 15A
44
35
31
66
27
6
27,200円
1007378
TP-25Ax20A
25A x 20A
52
40
37
80
32
6
32,400円
1007379
TP-32Ax25A
32A x 25A
64
41
43
90
35
6
51,400円
1007381
TP-40Ax32A
40A x 32A
74
50
58
96
41
4
71,400円
1007382
TP-50Ax32A
50A x 32A
86
50
58
98
41
4
74,300円
1007383
TP-65Ax32A
65A x 32A
103
50
65
110
43
1
90,400円
1007385
TP-80Ax32A
80A x 32A
116
50
67
112
43
1
140,000円
1007384
TP(1)-65Ax50A
65A x 50A
110
60
75
133
53
1
125,000円
1007380
TP(2)-40Ax25A
40A x 25A
70
41
50
102
41
4
58,000円
1007386
TP(2)-80Ax50A
80A x 50A
122
60
75
134
53
1
156,000円
