メーカー名:鰍eMバルブ製作所

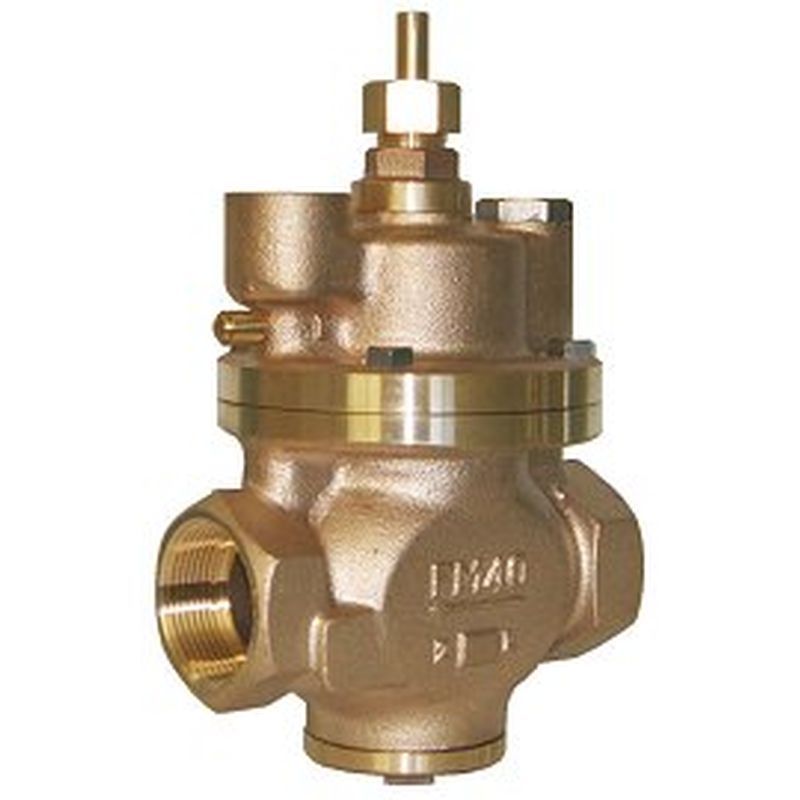

FM-S-3 定水位弁 内ネジストレート型

材質

本体
CAC901
弁座シート
SUS304
シリンダー
CAC901
ガスケット
NBR
スピンドル
C3604BD
弁体
CAC901
パッキン
EPDM
ケレップ
CAC901
弁体締付ナット
C3604BD
シリンダーふた
合成樹脂(サイズ80A以下)
CAC901(サイズ100以上)
チャッキ弁
SUS304
チャッキ弁ストレーナ
SUS304
ピストン
CAC901
Oリング
NBR
ピストン締付ナット
C3604BD
止めビス
SUS304

商品仕様

使用圧力範囲
0.07~0.78MPa
構造耐圧
水圧1.75MPa
適用流体(流体名/温度)
水道水/常温
制御方式
副弁(ボールタップまたは電磁弁)の開閉により作動
接続形状
JIS Rcネジ込
付属品
呼び径:20mm定水位弁用ボールタップFM-20
認証
日本水道協会認証登録品

【特長】

ボールタップとの併用による機械的制御方式と電磁弁との併用による電気的制御方式の両方にて使用できます。
流量調整機構を備えていますので吐水量の調整ができます。
ストレーナの取り外しが本体を配管に取り付けたままできます。
電磁弁との併用により電気による制御ができますので、時間給水または給水停止、給水開始の間隔の可変が簡単で、さらにセンサー等を併用すれば仕様状況による有効的な給水システムが構成できます。

【注意事項】

副弁用ボールタップにはFM定水位弁用ボールタップを、電磁弁にはFM定水位弁用電磁弁PSV−2型を使用してください。
使用圧力範囲は弁の作動時圧力です。
水圧(静水圧)が0.49MPa以上の場合は、減圧弁(FM−GV2)を併用してください。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

FM-S-3 定水位弁 内ネジストレート型
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
D
d(mm)
J(mm)
C(mm)
L(mm)
H1(mm)
H2(mm)
参考標準価格
数量
1013947
FM-S-3-20
20
Rc3/4
20
-
-
137
51
166
78,000円
1013948
FM-S-3-25
25
Rc1
25
-
-
127
51
166
79,000円
1013949
FM-S-3-30
30
Rc1"1/4
32
-
-
132
54
169
86,000円
1013950
FM-S-3-40
40
Rc1"1/2
38
-
-
148
61
180
99,000円
1013951
FM-S-3-50
50
Rc2
48
-
-
176
76
198
122,000円
