メーカー名：㈱ＦＭバルブ製作所

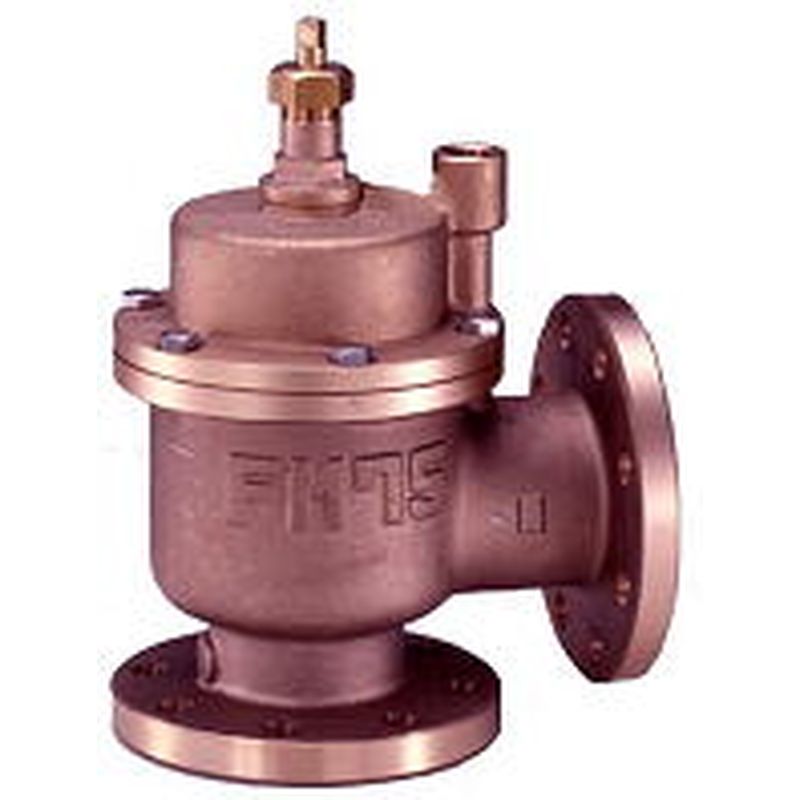

FM-3 定水位弁内ネジアングル型

図面ページ

材質

本体: CAC901

弁座: SUS304

シリンダー: CAC901

シリンダふた: CAC901

ガスケット: NBR

締付ボルト: SUS304

チャッキ弁: SUS304

ストレーナ: SUS304

スピンドル: C3604BD

弁体: CAC901

パッキン: EPDM

ケレップ: CAC901

弁体締付ナット: C3604BD

ピストン: CAC901

Oリング: NBR

ピストン締付ナット: C3604BD

商品仕様

使用圧力範囲: 0.07~0.78MPa

構造耐圧: 水圧1.75MPa

適用流体(流体名/温度): 水道水/常温

制御方式: 副弁(ボールタップまたは電磁弁)の開閉により作動

接続形状: JIS Rcネジ込

付属品: 呼び径:13mm定水位弁用ボールタップFM-13

認証: 日本水道協会認証登録品

【特長】

ボールタップによる機械的制御方式または電磁弁との併用による電気的制御方式で使用します。
電磁弁との併用により電気による制御ができますので、時間給水又は給水停止、給水開始の可変が簡単で、更にセンサー等を併用すれば使用状況による有効的な給水システムが構成できます。
独自の緩衝機構によりウォーターハンマーを防止します。
流量調整機構を備えていますので吐水量の調整ができます。

【注意事項】

副弁用ボールタップにはＦＭ定水位弁用ボールタップ（ＦＭ－１３）を使用してください。
ストレーナが内蔵されていませんので、スクリーンバルブ（ＦＭ－ＳＶ）を併用してください。
使用圧力範囲は弁の作動時圧力です。
水圧（静水圧）が０．４９ＭＰａ以上の場合は、減圧弁（ＦＭ－ＧＶ２）を併用してください。
