メーカー名：ダイドレ㈱

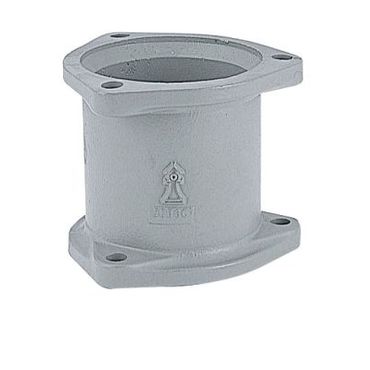

MD U ユニオン(フランジセット)

MD U ユニオン(フランジセット)
画像クリックで拡大表示

材質

本体
ねずみ鋳鉄
表面処理
エポキシ樹脂粉体焼付塗装
フランジ
FCD450-10
ロックパッキン
SBR､SUS430
T型ボルト･ナット
SWCH

商品仕様

使用箇所
既設配管の切断補修等の接続
備考
250Aは一部形状の違うパッキン(KDパッキン)を使用ください｡

【特長】

排水鋼管用可とう継手は、継手受け口に可とう性を持たせることにより、建築物の挙動変化による配管の振れや、温排水による管の熱膨張から配管を保護します。
また、パイプにねじを切る必要もなく、施工の省力化にも貢献します。
排水鋼管用可とう継手は、共通の本体と用途に応じたフランジセットを組み合わせて使用する継手です。
国土交通省　公共建築工事標準仕様書（機械設備工事編）記載継手

【注意事項】

両側の管に短管を入れて段差ができない様にしてください。
継手受け口部の形状が異なる為、ＫＤ－Ⅱフランジセットは使用できません。必ずＭＤフランジセット又は、ＫＤ－Ⅱフランジ セットＭＤ－Ｕ・ＣＯＳ－Ｔ用をご使用ください。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

MD U ユニオン(フランジセット)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

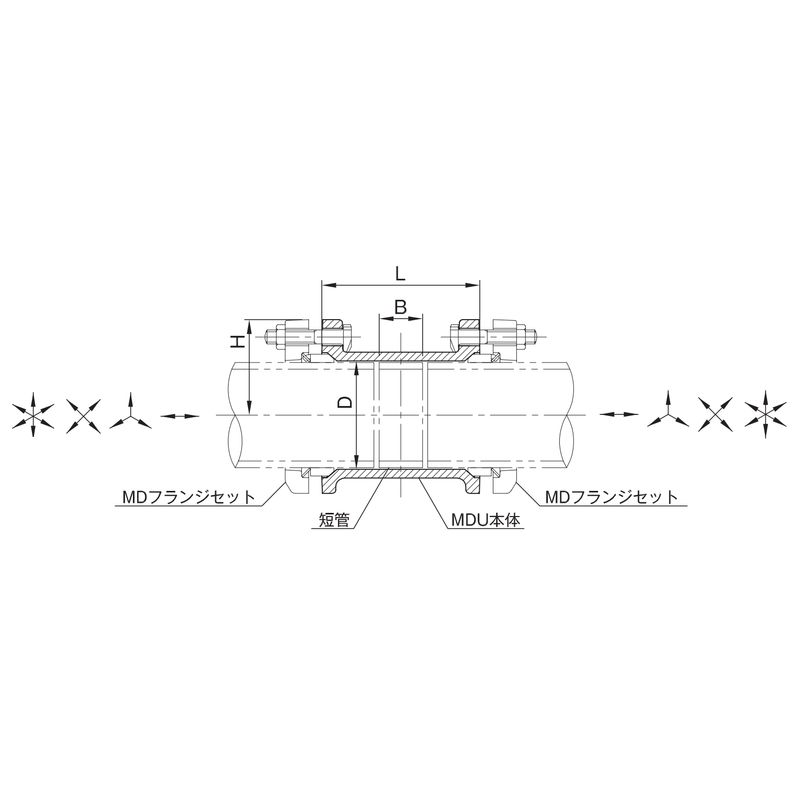

サイズ
D(mm)
L(mm)
H(mm)
B(mm)
入数
大
小
参考標準価格
数量
1599492
MD-U-40A
40A
50.5
78
48
20
25
－
7,630円
1043772
MD-U-50A
50A
62.5
91
55
25
18
－
8,290円
1043773
MD-U-65A
65A
78.5
100
63.5
25
12
－
10,810円
1043774
MD-U-80A
80A
91.5
114
75
30
8
－
15,120円
1043775
MD-U-100A
100A
116.5
134
88
35
4
－
20,380円
1043776
MD-U-125A
125A
142.5
148
104.5
40
2
－
30,590円
1043777
MD-U-150A
150A
168.5
157
119
40
2
－
37,810円
1599493
MD-U-200A
200A
220
195
149
50
1
－
111,460円
