メーカー名:日本ヴィクトリック

N-0 ヴィクトリックジョント リング形式 (EPDM)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C他
ゴムリング
EPDM

商品仕様

常用圧力MPa(kgf/cm2)
1.0(10)
試験水圧MPa(kgf/cm2)
2.0(20)

【特長】

リング形式のヴィクトリックジョイントです。
パイプにリング溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。
ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

N-0 ヴィクトリックジョント リング形式 (EPDM)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

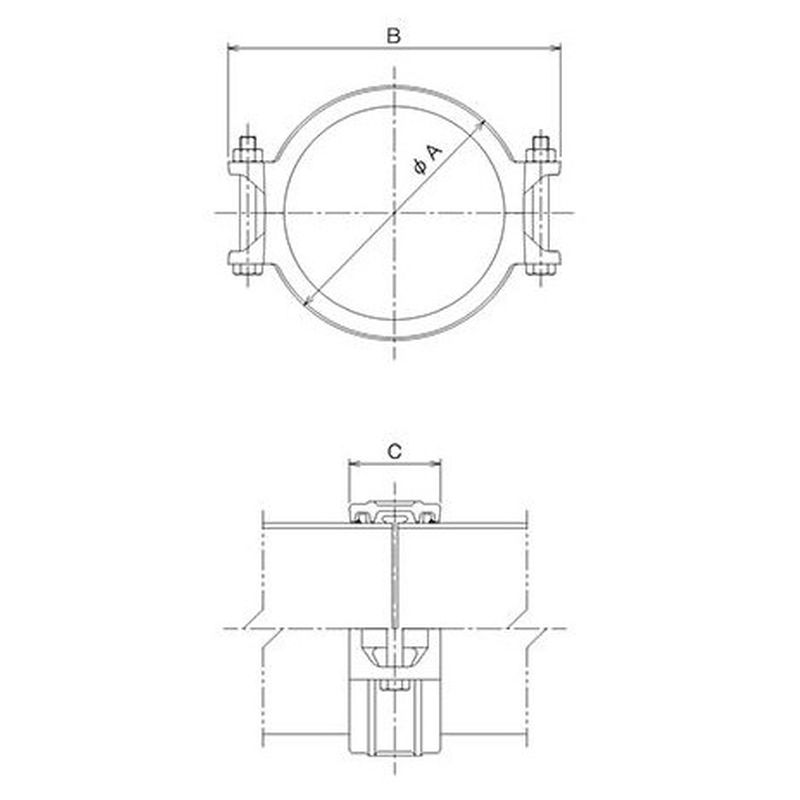

発注コード
品番
サイズ
A(mm)
B(mm)
C(mm)
ボルトナットdXL
(標準品)
参考標準価格
数量
1048462
N-0-EPDM/S25C-50A
50A
86
126
59
M10X55
お問合せ下さい
1048463
N-0-EPDM/S25C-65A
65A
102
141
59
M10X55
お問合せ下さい
1048464
N-0-EPDM/S25C-80A
80A
115
154
60
M10X65
お問合せ下さい
1048465
N-0-EPDM/S25C-100A
100A
146
196
69
M12X80
15,640円
1048466
N-0-EPDM/S25C-125A
125A
172
223
69
M12X80
17,870円
1048467
N-0-EPDM/S25C-150A
150A
199
252
69
M12X100
21,860円
1048468
N-0-EPDM/S25C-200A
200A
256
320
79
M16X110
37,790円
1048469
N-0-EPDM/S25C-250A
250A
310
385
81
M20X125
62,830円
1048470
N-0-EPDM/S25C-300A
300A
363
439
84
M20X145
お問合せ下さい
1048471
N-0-EPDM/S25C-350A
350A
398
475
84
M20X125
お問合せ下さい
1048472
N-0-EPDM/S25C-400A
400A
451
537
88
M22X155
お問合せ下さい
