メーカー名:日本ヴィクトリック

N-1 ヴィクトリックジョント リング形式 (EPDM)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C他
ゴムリング
EPDM

商品仕様

常用圧力MPa(kgf/cm2)
~300A:2.0(20)
350A~:4.0(40)
試験水圧MPa(kgf/cm2)
~300A:1.5(15)
350A~:3.0(30)
形状
呼び径20A~300Aはハウジング2分割
350A~500Aはハウジング4分割
認定
日本消防設備安全センター認定品(認定番号:PJ-122号)

【特長】

リング形式のヴィクトリックジョイントです。
パイプにリング溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。
ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

N-1 ヴィクトリックジョント リング形式 (EPDM)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

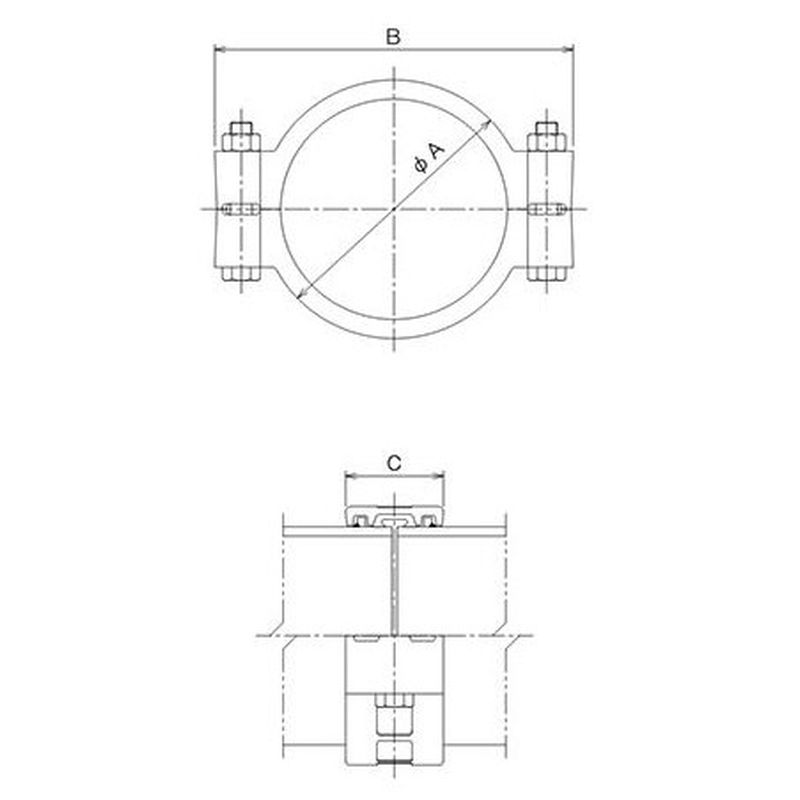

発注コード
品番
サイズ
A(mm)
B(mm)
C(mm)
ボルトナットdXL
(標準品)
参考標準価格
数量
1048473
N-1-EPDM/S25C-20A
20A
50
96
57
M12X55
お問合せ下さい
1048474
N-1-EPDM/S25C-25A
25A
59
108
60
M12X55
お問合せ下さい
1048475
N-1-EPDM/S25C-32A
32A
66
120
60
M12X55
お問合せ下さい
1048476
N-1-EPDM/S25C-40A
40A
72
126
60
M12X55
お問合せ下さい
1048477
N-1-EPDM/S25C-50A
50A
86
136
60
M12X55
8,360円
1048478
N-1-EPDM/S25C-65A
65A
101
154
60
M12X70
11,120円
1048479
N-1-EPDM/S25C-80A
80A
113
166
61
M12X70
11,790円
1048480
N-1-EPDM/S25C-100A
100A
145
210
72
M16X90
19,420円
1048481
N-1-EPDM/S25C-125A
125A
171
237
72
M16X100
23,270円
1048482
N-1-EPDM/S25C-150A
150A
196
264
72
M16X110
27,260円
1048483
N-1-EPDM/S25C-200A
200A
254
330
81
M20X135
43,670円
1048484
N-1-EPDM/S25C-250A
250A
308
381
84
M20X150
65,160円
1048485
N-1-EPDM/S25C-300A
300A
360
442
86
M22X155
お問合せ下さい
1048486
N-1-EPDM/S25C-350A
350A
420
495
92
M24X165
お問合せ下さい
1048487
N-1-EPDM/S25C-400A
400A
476
554
94
M24X165
お問合せ下さい
1048488
N-1-EPDM/S25C-450A
450A
540
609
104
M24X165
お問合せ下さい
1048489
N-1-EPDM/S25C-500A
500A
595
663
110
M24X165
お問合せ下さい
