メーカー名:日本ヴィクトリック

S-0 ヴィクトリックジョント ショルダー形式 (EPDM)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C他
ゴムリング
EPDM

商品仕様

常用圧力MPa(kgf/cm2)
1.0(10)
試験水圧MPa(kgf/cm2)
2.0(20)

【特長】

ショルダー形式のヴィクトリックジョイントです。
パイプにショルダーカラー溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。
ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

S-0 ヴィクトリックジョント ショルダー形式 (EPDM)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

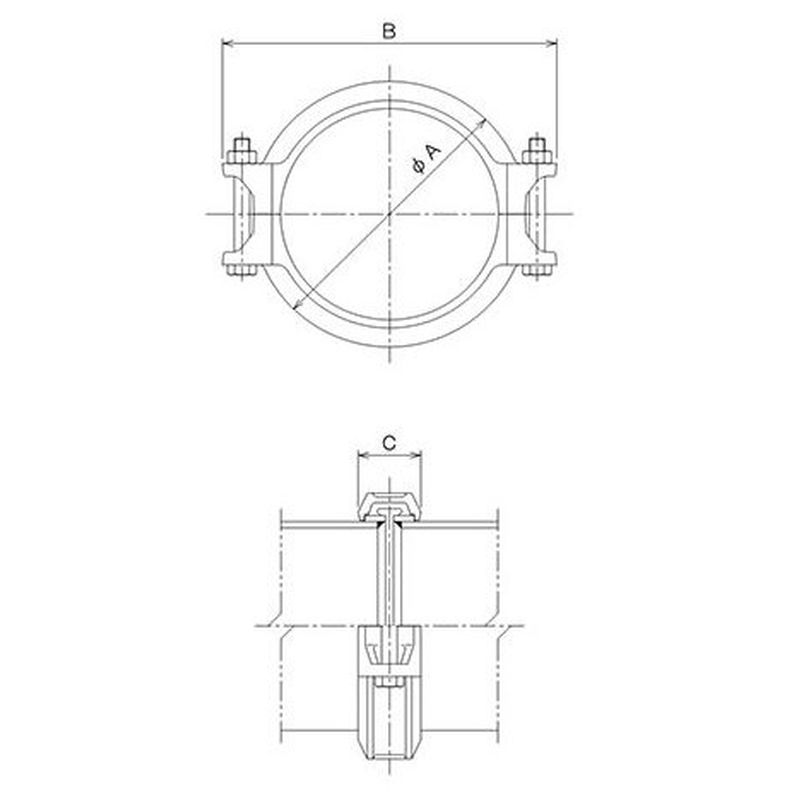

発注コード
品番
サイズ
A(mm)
B(mm)
C(mm)
ボルトナットdXL
参考標準価格
数量
1048535
S-0-EPDM-20A
20A
-
-
-
-
お問合せ下さい
1048536
S-0-EPDM-25A
25A
64
104
42
M10X55
お問合せ下さい
1048537
S-0-EPDM-32A
32A
-
-
-
-
お問合せ下さい
1048538
S-0-EPDM-50A
50A
92
131
43
M10X55
7,390円
1048539
S-0-EPDM-80A
80A
123
162
42
M10X65
9,950円
1048540
S-0-EPDM-100A
100A
153
202
46
M12X80
12,950円
1048541
S-0-EPDM-125A
125A
180
230
48
M12X80
15,210円
1048542
S-0-EPDM-150A
150A
210
256
48
M12X100
18,080円
1048543
S-0-EPDM-200A
200A
272
329
56
M16X110
32,320円
1048544
S-0-EPDM-250A
250A
327
399
61
M20X125
お問合せ下さい
1048545
S-0-EPDM-300A
300A
379
448
63
M20X145
お問合せ下さい
