メーカー名:日本ヴィクトリック

S-1 ヴィクトリックジョント ショルダー形式 (EPDM)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C他
ゴムリング
EPDM

商品仕様

常用圧力MPa(kgf/cm2)
~40:2.0(20)
50A~:10.3(105)
試験水圧MPa(kgf/cm2)
~40A:2.0(20)
50A~:4.0(40)

【特長】

ショルダー形式のヴィクトリックジョイントです。
パイプにショルダーカラー溶接を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しています。
ボルト2本を締め込むことで施工完了するため、施工が容易な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

S-1 ヴィクトリックジョント ショルダー形式 (EPDM)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番

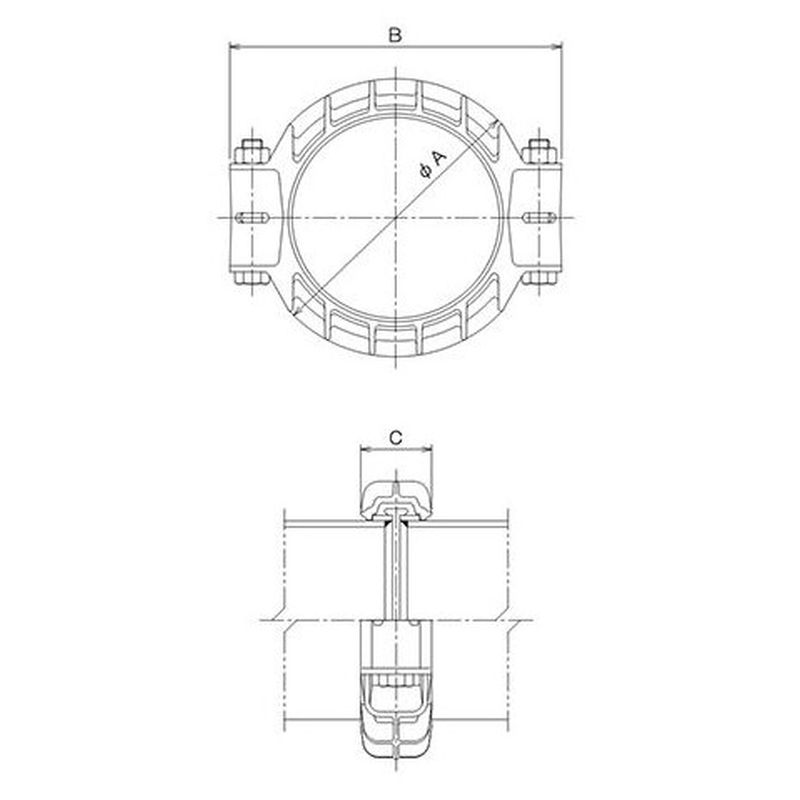

サイズ
A(mm)
B(mm)
C(mm)
ボルトナットdXL
参考標準価格
数量
1048546
S-1-EPDM-20A
20A
-
-
-
-
お問合せ下さい
1048547
S-1-EPDM-25A
25A
72
114
46
M12X40
お問合せ下さい
1048548
S-1-EPDM-32A
32A
-
-
-
-
お問合せ下さい
1048549
S-1-EPDM-40A
40A
87
125
45
M12X60
7,920円
1048550
S-1-EPDM-50A
50A
98
140
43
M12X55
8,200円
1048551
S-1-EPDM-65A
65A
114
156
43
M12X60
9,660円
1048552
S-1-EPDM-80A
80A
133
170
44
M12X70
11,400円
1048553
S-1-EPDM-90A
90A
154
186
51
M12X80
お問合せ下さい
1048554
S-1-EPDM-100A
100A
170
199
51
M12X80
15,290円
1048555
S-1-EPDM-125A
125A
201
242
54
M16X100
20,930円
1048556
S-1-EPDM-150A
150A
231
267
57
M16X110
26,730円
1048557
S-1-EPDM-175A
175A
-
-
-
-
お問合せ下さい
1048558
S-1-EPDM-200A
200A
287
342
60
M20X135
44,440円
1048559
S-1-EPDM-250A
250A
354
384
76
M20X150
70,530円
1048560
S-1-EPDM-300A
300A
411
457
80
M22X155
91,500円
