メーカー名:日本ヴィクトリック

G ヴィクトリックジョイント(2.0MPa)

材質

ハウジング
FCD450
ボルト・ナット
S25C
ゴムリング
EPDM

商品仕様

常用圧力MPa(kgf/cm2)
2.0(20)
試験水圧MPa(kgf/cm2)
4.0(40)

【特長】

グルーブ形式のヴィクトリックジョイントです。

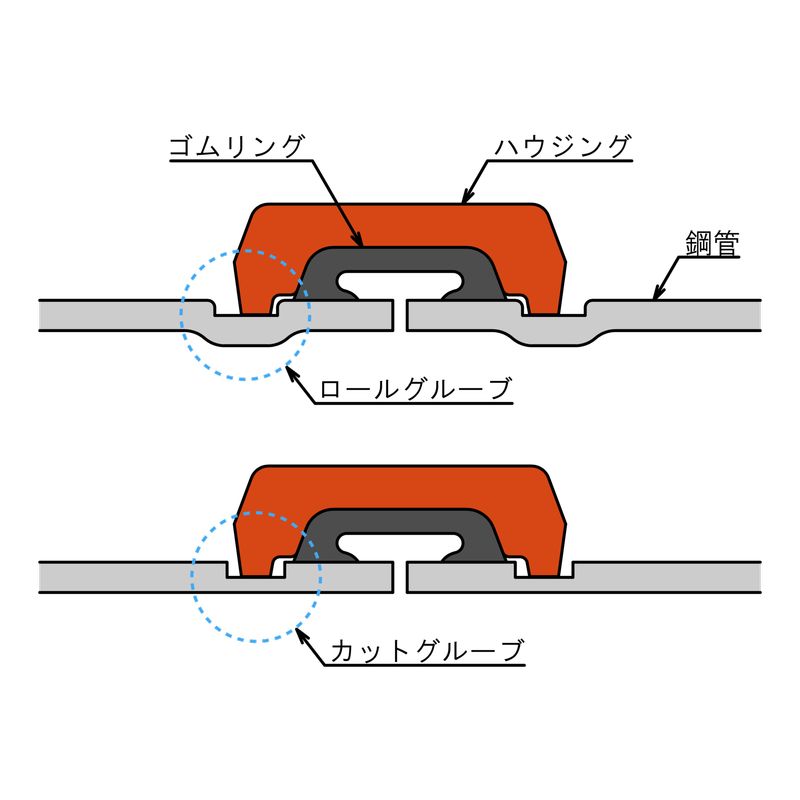

パイプに溝加工を行い抜け止めとする型式です。取り付け後に若干の可動性能を有しており、溝加工には転造(ロールグルーブ)、切削(カットグルーブ)があります。
加工に火気を使用せず、安全・安価な接続方法です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

G ヴィクトリックジョイント(2.0MPa)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード

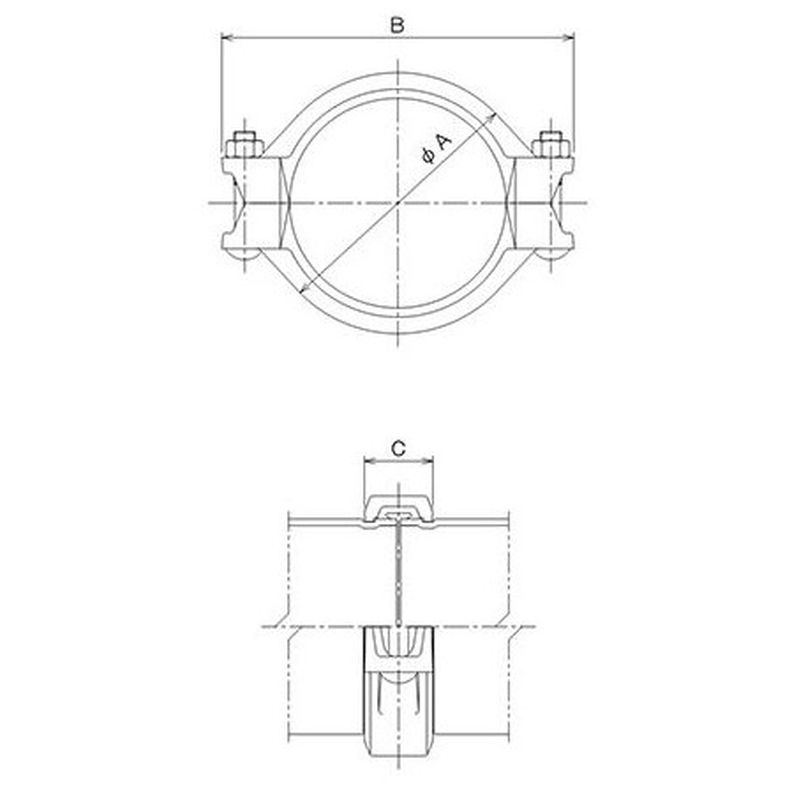

品番
サイズ
A(mm)
B(mm)
C(mm)
ボルトナットdxL
(標準品)
入数

参考標準価格
数量
1048629
G-25A
25A
56
105
45
M12x55

お問合せ下さい
1048630
G-32A
32A
66
114
45
M12x55

3,680円
1048631
G-40A
40A
73
122
45
M12x55
30
3,990円
1048632
G-50A
50A
87
135
45
M12x55
25
3,990円
1048633
G-65A
65A
102
152
46
M12x65

5,500円
1048634
G-80A
80A
116
166
46
M12x65

6,940円
1048635
G-100A
100A
147
196
50
M12x80

9,950円
1048636
G-125A
125A
174
232
51
M16x90

12,170円
1048637
G-150A
150A
201
262
51
M16x90

16,020円
1048638
G-200A
200A
260
334
60
M20x110

お問合せ下さい
