メーカー名:日本ヴィクトリック

VLG 固定式ジョイント(2.0MPa)

材質

ハウジング
FCD450
ボルト・ナット
S25C
ゴムリング
EPDM

商品仕様

用途
プラント配管:給水、排水、空気、油
建築設備配管:空調、衛生、消火配管
E(APPROX)
2.0
常用圧力MPa(kgf/cm2)
2.0(20)
試験水圧MPa(kgf/cm2)
4.0(40)
認定
消防認定品(50A~200A)

【特長】

グルーブ形式のヴィクトリックジョイントです。
パイプに転造(ロールグルーブ)溝加工して使用して頂く固定型のヴィクトリックジョイントです。

【注意事項】

同じ溝加工型の可動式ジョイントG0型、G型と違い、固定型のVLGは伸縮・曲げ可動性能を有しておりません。
配管の伸縮や偏心が想定される管路では、可動式のG0型/G型や伸縮継手などを併用し応力を開放するような措置をご検討願います。
VLG型継手はU溝加工には使用できません。
カットグルーブ加工には使用できません。
ステンレス管に使用する場合は圧力により使用口径が異なります。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

VLG 固定式ジョイント(2.0MPa)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
適用管O.D

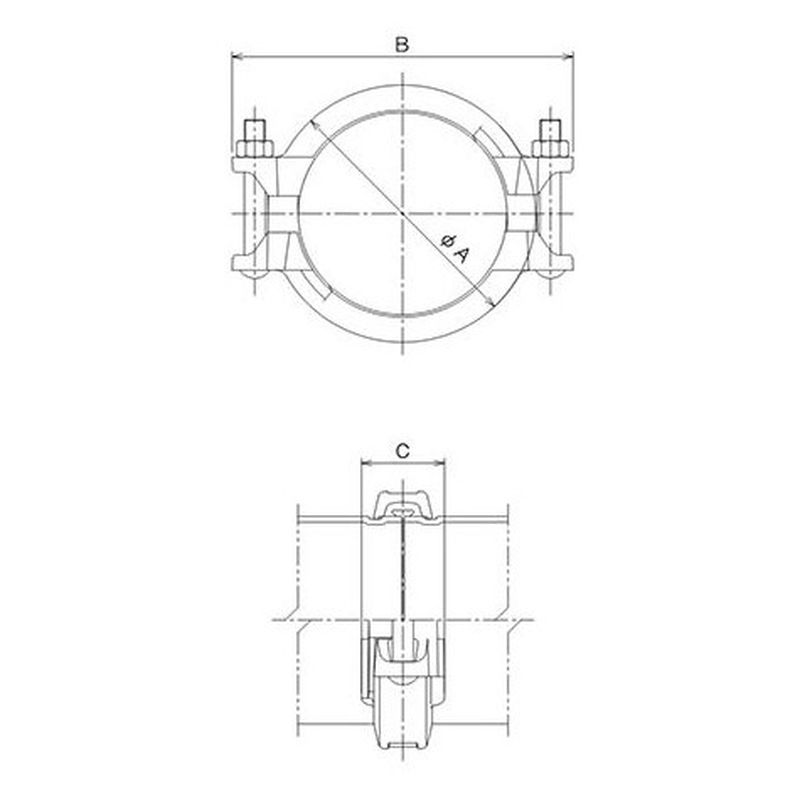

A(mm)
B(mm)
C(mm)
ボルトナットdxL
入数

参考標準価格
数量
1048661
VLG-50A
50A
60.5
89
142
64
M12x70
12
3,610円
1048662
VLG-65A
65A
76.3
104
158
64
M12x80
12
4,570円
1048663
VLG-80A
80A
89.1
121
173
64
M12x80
8
4,880円
1048664
VLG-100A
100A
114.3
150
212
64
M16x100
6
6,970円
1048665
VLG-125A
125A
139.8
178
238
64
M16x110
3
9,900円
1048666
VLG-150A
150A
165.2
205
263
64
M16x120
3
12,080円
1048667
VLG-200A
200A
216.3
267
346
76
M20x150
3
19,790円
1048668
VLG-250A
250A
267.4
318
405
76
M22x165
2
44,210円
1048669
VLG-300A
300A
318.5
370
456
76
M22x165
2
51,170円
