メーカー名:日東工器

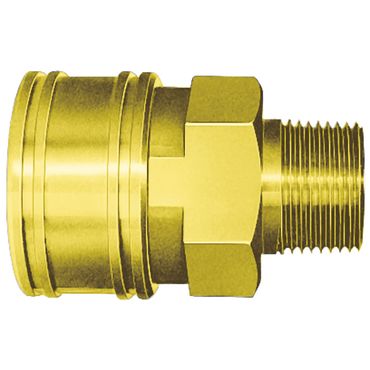

TSM TSPカプラ TSM型(めねじ取付用) 真ちゅう

材質

本体
真ちゅう
シール
ニトリルゴム

商品仕様

使用温度範囲
-20℃~+80℃

【特長】

バルブレス構造なので圧力損失を大幅に低減、大流量が得られます。
粘度の高い流体(グリースなど)に適しています。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

TSM TSPカプラ TSM型(めねじ取付用) 真ちゅう
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
最高使用圧力
MPa
(kgf/CM2)
耐圧力
MPa
(kgf/cm2)
L(mm)
ΦD(mm)
H(mm)
T(mm)
ΦB(mm)
参考標準価格
数量
1112994
1TSM-BS
Rc1/8
5.0(51)
7.5(76)
30
17.5
六角14
R1/8
4.5
1,775円
1049164
2TSM-BS
Rc1/4
5.0(51)
7.5(76)
42
24
六角19
R1/4
6.5
1,990円
1066958
3TSM-BS
Rc3/8
5.0(51)
7.5(76)
46
28
六角23
R3/8
10
2,760円
1114459
4TSM-BS
Rc1/2
5.0(51)
7.5(76)
56
35
六角29
R1/2
13
4,690円
1114522
6TSM-BS
Rc3/4
3.0(31)
4.5(46)
65
45
六角38
R3/4
18
8,290円
1114581
8TSM-BS
Rc1
3.0(31)
4.5(46)
76
58
六角50
R1
24
14,530円
1112832
10TSM-BS
Rc1”1/4
2.0(20)
3.0(31)
86
69
二面54xΦ64
R1"1/4
32
17,720円
1112860
12TSM-BS
Rc1”1/2
2.0(20)
3.0(31)
95
75
二面58xΦ70
R1"1/2
38
25,600円
1112972
16TSM-BS
Rc2
1.5(15)
2.3(24)
108
98
二面77xΦ82
R2
49
36,000円
