メーカー名：三興マテリアルサプライ　株式会社

SFC-0 ユニオン ミリチューブ

SFC-0 ユニオン ミリチューブ
画像が拡大します
SFC-0 ユニオン ミリチューブ

材質

本体
JIS H3250 C3604またはC3771 Niメッキ付
アダプタ アダプタナット
JIS H3250 C3604 Niメッキ付
リングー1
JIS H3250 C3604
リングー2
樹脂(ポリエチレン)

商品仕様

最高使用圧力
2.94MPa(30kgf/cm2)
使用温度範囲
-10~60℃
適用チューブ
●銅管 JIS H3300 C1020T､C1220T 質別0~1/2H
●外径精度±0.1mm
●シームレスチューブ
●肉厚1mm以上
●チューブ表面(特に継手に差し込まれる部分)に傷の無いもの
●チューブは扁平でないもの
仕様
ミリサイズチューブ用

【特長】

ビニール被覆付銅管（コントロール銅管）用のダブルナットタイプの継手です。銅チューブ部分とビニール部分を２つの別々のリングでシールする構造になっており、黄銅製リングで銅管を漏れなく接続し、樹脂リングで外界から侵入してくれる水やチリ、ホコリなどの腐食の原因となる物質から銅管を守るという２つの機能を持った継手です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SFC-0 ユニオン ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

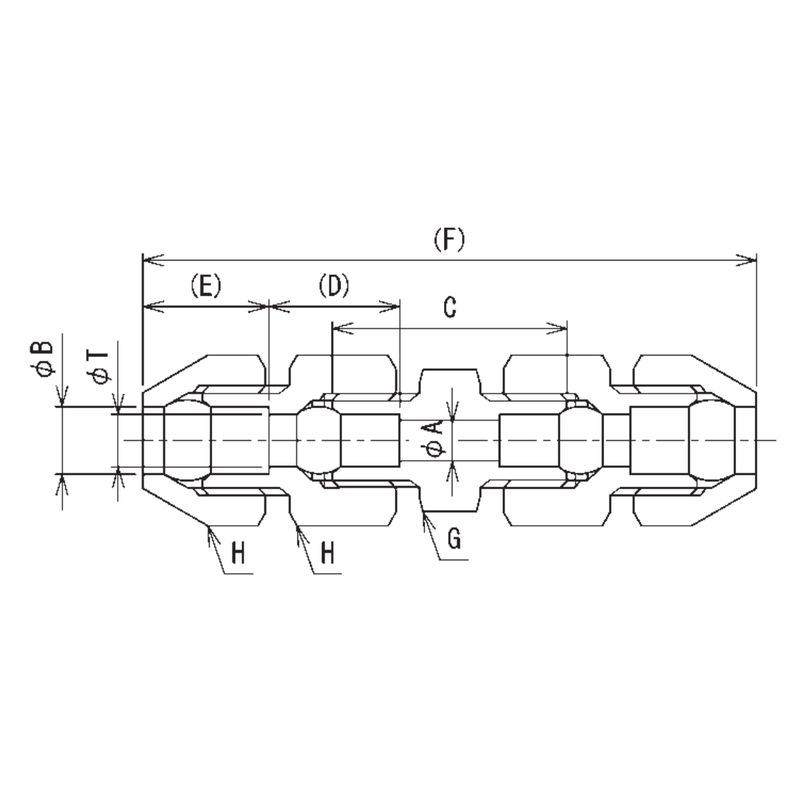

発注コード
品番
サイズ
A 最小穴径(mm)
B(mm)
C 本体長さ(mm)
D 差込深さ(mm)
E 差込深さ(mm)
F 組込長さ(mm)
G 六角対辺(mm)
参考標準価格
数量
1074672
SFC-10M-0
10
8
12.8
30
18.5
20.5
90
17
4,120円
1128345
SFC-6M-0
6
5
8.6
23
16.5
18
78
14
1,990円
1128346
SFC-8M-0
8
6
10.7
23
16.5
18.5
79
14
2,280円
