メーカー名：三興マテリアルサプライ

SFW-□M-0 ユニオン ミリチューブ

SFW-□M-0 ユニオン ミリチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SFW-□M-0 ユニオン ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

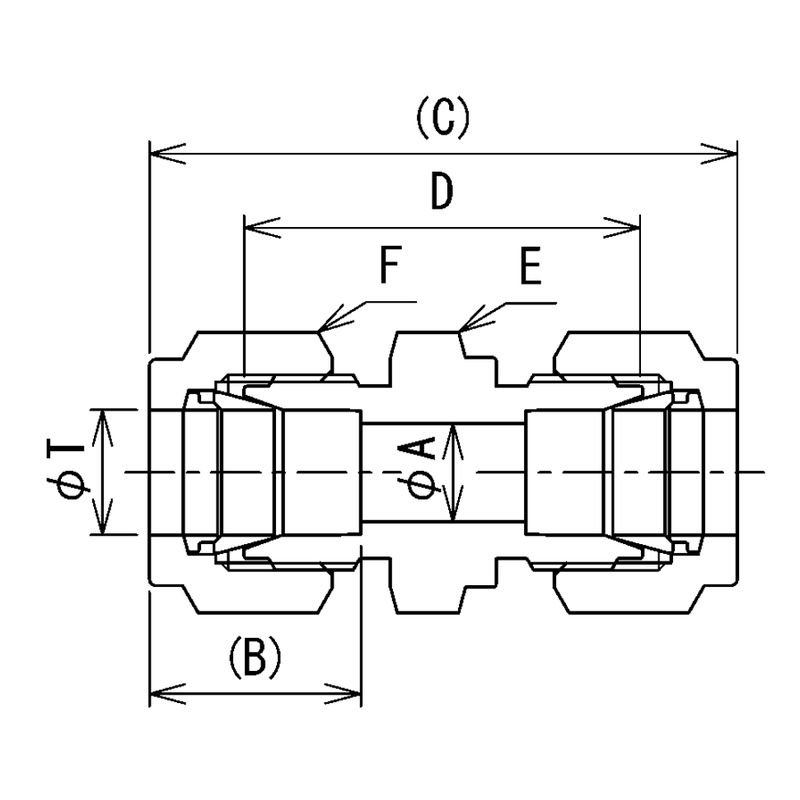

発注コード
品番
サイズ
A最小穴径(mm)
B差込深さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E六角対辺(mm)
F六角対辺(mm)
参考標準価格
数量
2156410
SFW-2M-0
2
1.5
9.5
28.7
19.7
8
8
4,510円
1128375
SFW-3M-0
3
2.4
13
35.9
22.5
12
12
3,130円
1128379
SFW-4M-0
4
3
13.7
37.9
24.5
12
12
3,130円
2156411
SFW-5M-0
5
4
13.7
40.4
27
14
14
4,510円
1074679
SFW-6M-0
6
4.5
15.6
44.2
29
14
14
3,150円
1074680
SFW-8M-0
8
6
16.4
45.9
30.5
14
15.8
3,380円
1074675
SFW-10M-0
10
8
17.2
47.9
32.5
17.4
19
3,960円
1074677
SFW-12M-0
12
10
23.1
53.3
32.5
22
22
5,860円
2156412
SFW-14M-0
14
11
23.3
52.5
31.3
22
24
10,330円
1128372
SFW-15M-0
15
12
23.3
53.5
32.3
24
27
10,860円
1128373
SFW-16M-0
16
13
24.9
53.5
32.3
24
27
10,860円
2156413
SFW-18M-0
18
15
24.9
54.5
33.3
27
30
13,760円
2156414
SFW-20M-0
20
17
24.9
55
33.8
30
32
16,290円
2156415
SFW-22M-0
22
19
26.6
55
33.8
30
32
17,920円
2156416
SFW-25M-0
25
22
31.7
65.8
40.4
35
38
22,810円
