メーカー名:三興マテリアルサプライ 株式会社

SFW レデューシングユニオン ミリチューブ

材質

本体
SUS316

商品仕様

最高使用圧力
25.5MPa
使用温度範囲
-196~360℃
仕様
ミリサイズチューブ×ミリサイズチューブ

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの2つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ2mmから25mm、インチサイズは、φ1/16inch〜φ1inch、鋼管サイズは6A〜15Aまで、さまざまな規格のチューブ・パイプに適合する製品です。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SFW レデューシングユニオン ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ

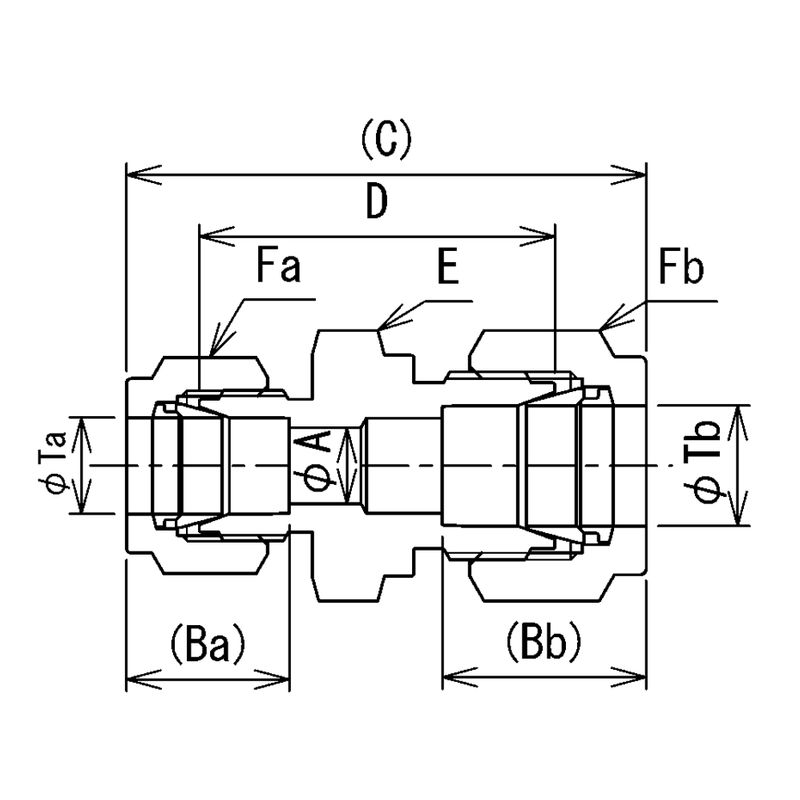

A 最小穴径(mm)
Ba 差込深さ(mm)
Bb 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
Fa 六角対辺(mm)
参考標準価格
数量
1074676
SFW-10M-12M
10x12
8
17.2
23.1
50.6
32.5
22
19
5,860円
1128381
SFW-6M-8M
6x8
4.5
15.6
16.4
45.3
30
14
14
3,380円
1128383
SFW-8M-10M
8x10
6
16.4
17.2
46.9
31.5
17.4
15.8
3,960円
