メーカー名：三興マテリアルサプライ

SFW-□C-0 ユニオン インチチューブ

SFW-□C-0 ユニオン インチチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SFW-□C-0 ユニオン インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

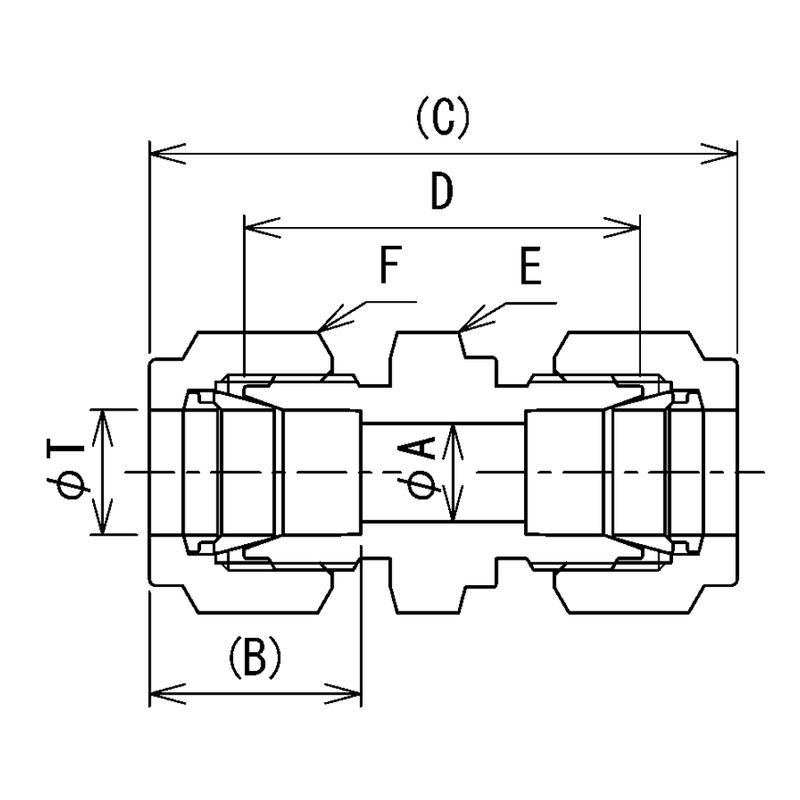

発注コード
品番
サイズ
A最小穴径(mm)
B差込深さ(mm)
C組込長さ(mm)
D本体長さ(mm)
E六角対辺(mm)
F六角対辺(mm)
参考標準価格
数量
2156586
SFW-1C-0
1.58(1/16")
1.4
8.3
25.3
17.7
8
8
4,510円
1128374
SFW-2C-0
3.17(1/8")
2.4
13
35.9
22.5
12
12
3,130円
2156587
SFW-3C-0
4.76(3/16")
3.2
13.7
37.9
24.5
12
14
3,130円
1128376
SFW-4C-0
6.35(1/4")
4.8
15.6
44.2
29
14
14
3,150円
1074678
SFW-6C-0
9.52(3/8")
7.5
17.2
47.9
32.5
15.8
17.4
3,960円
1128382
SFW-8C-0
12.7(1/2")
10.4
23.1
53.3
32.5
22
22
5,860円
2156588
SFW-10C-0
15.88(5/8")
13
24.9
53.5
32.3
24
27
10,860円
2156589
SFW-12C-0
19.05(3/4")
16
24.9
54.5
33.3
27
30
16,290円
2156590
SFW-14C-0
22.23(7/8")
19.2
26.6
55
33.8
30
32
17,920円
2156591
SFW-16C-0
25.4(1")
22.3
31.7
65.8
40.4
35
38
22,810円
