メーカー名：三興マテリアルサプライ　株式会社

SHC-□M-□R メールコネクター ミリチューブ テーパーネジタイプ

SHC-□M-□R メールコネクター ミリチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771 Niメッキ付
アダプタ アダプタナット
JIS H3250 C3604 Niメッキ付
リングー1
JIS H3250 C3604
リングー2
樹脂(ポリエチレン)

商品仕様

最高使用圧力(MPa)
2.94(30kgf/cm2)
使用温度範囲(℃)
-10~60
適用チューブ
銅管 JIS H3300 C1020T､C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込まれる部分)に傷の無いもの
チューブは扁平でないもの
タイプ
ミリサイズチューブ用

【特長】

ビニール被覆付銅管（コントロール銅管）用のダブルナットタイプの継手です。
銅チューブ部分とビニール部分を２つの別々のリングでシールする構造になっており、黄銅製リングで銅管を漏れなく接続し、樹脂リングで外界から侵入してくれる水やチリ、ホコリなどの腐食の原因となる物質から銅管を守るという２つの機能を持った継手です。

【注意事項】

Ａ寸法はチューブ側とねじ側（Ｐ側）で異なる場合があります。Ａ寸法は最小穴寸法を表しています。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SHC-□M-□R メールコネクター ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

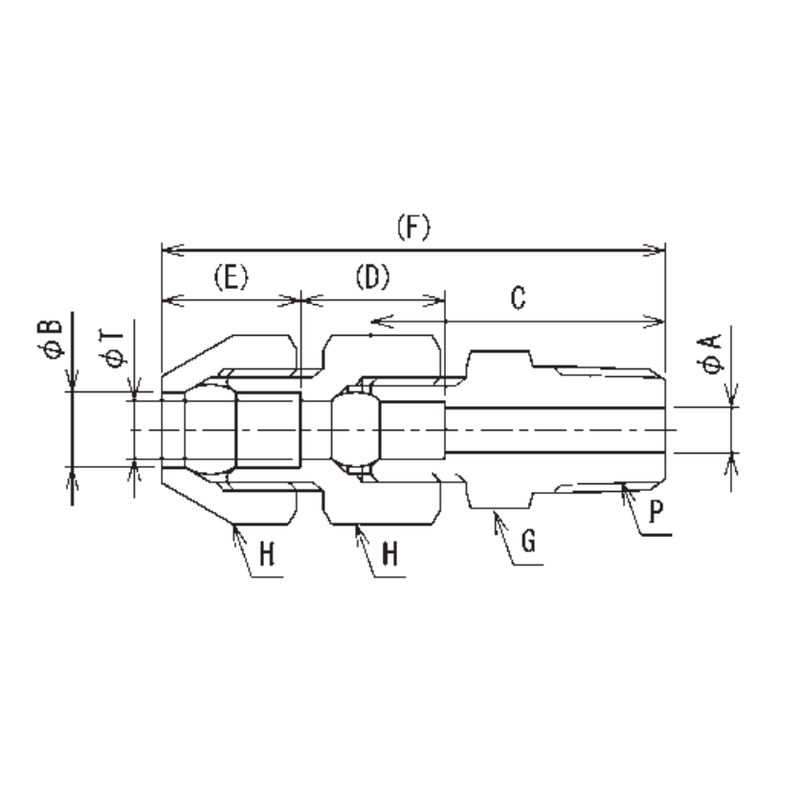

発注コード
品番
サイズ
A 最小穴径(mm)
B(mm)
C 本体長さ(mm)
D 差込深さ(mm)
E 差込深さ(mm)
F 組込長さ(mm)
G 六角対辺(mm)
参考標準価格
数量
1128410
SHC-6M-2R
6 x R1/8
5
8.6
25
16.5
18
52.5
14
1,010円
1074682
SHC-6M-4R
6 x R1/4
5
8.6
27
16.5
18
53.5
14
1,010円
1128411
SHC-6M-6R
6 x R3/8
5
8.6
31
16.5
18
58.5
19
1,490円
1074683
SHC-6M-8R
6 x R1/2
5
8.6
35
16.5
18
62.5
23
1,960円
1128412
SHC-8M-2R
8 x R1/8
5
10.7
25
16.5
18.5
53
14
1,290円
1074684
SHC-8M-4R
8 x R1/4
6
10.7
27
16.5
18.5
54
14
1,290円
1074685
SHC-8M-6R
8 x R3/8
6
10.7
31
16.5
18.5
59
19
1,670円
1074686
SHC-8M-8R
8 x R1/2
6
10.7
35
16.5
18.5
63
23
2,160円
1128407
SHC-10M-2R
10 x R1/8
5
12.8
29
18.5
20.5
59
17
2,230円
1074681
SHC-10M-4R
10 x R1/4
8
12.8
31
18.5
20.5
61
17
2,230円
1128408
SHC-10M-6R
10 x R3/8
8
12.8
34
18.5
20.5
64
19
2,520円
1128409
SHC-10M-8R
10 x R1/2
8
12.8
38
18.5
20.5
68
23
2,860円
