ホーム>継手・フランジ>リング・フレアジョイント・くい込み継手>くい込み継手

メーカー名：三興マテリアルサプライ

SHW-□M-□R メールコネクター ミリチューブ テーパーネジタイプ

SHW-□M-□R メールコネクター ミリチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
テーパーオスネジタイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SHW-□M-□R メールコネクター ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード

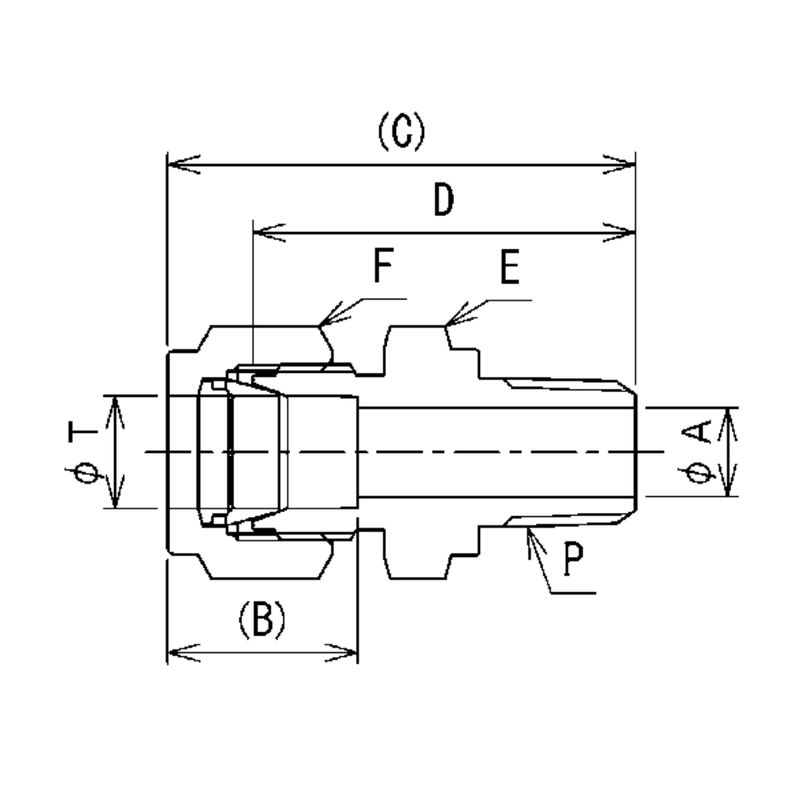

品番
サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
入数
大
小
参考標準価格
数量
2156347
SHW-2M-1R
2 x R1/16
1.5
9.5
26
21.5
8
8
−
−
3,300円
2156348
SHW-2M-2R
2 x R1/8
1.5
9.5
27.5
23
12
8
−
−
2,960円
2156349
SHW-2M-4R
2 x R1/4
1.5
9.5
31.5
27
14
8
−
−
2,960円
1128435
SHW-3M-2R
3 x R1/8
2.4
13
30.2
23.5
12
12
−
−
2,180円
1128436
SHW-3M-4R
3 x R1/4
2.4
13
35.2
28.5
14
12
−
−
2,180円
1128441
SHW-4M-2R
4 x R1/8
3
13.7
31.2
24.5
12
12
−
−
2,180円
1128442
SHW-4M-4R
4 x R1/4
3
13.7
36.2
29.5
14
12
−
−
2,180円
2156350
SHW-5M-2R
5 x R1/8
4
13.7
33.7
27
14
14
−
−
2,180円
2156351
SHW-5M-4R
5 x R1/4
4
13.7
37.2
30.5
14
14
−
−
2,180円
2156352
SHW-5M-6R
5 x R3/8
4
13.7
38.2
31.5
17.4
14
−
−
2,180円
1128446
SHW-6M-2R
6 x R1/8
4.5
15.6
36.6
29
14
14
−
−
2,010円
1128447
SHW-6M-4R
6 x R1/4
4.5
15.6
39.1
31.5
14
14
−
−
2,010円
1074707
SHW-6M-6R
6 x R3/8
4.5
15.6
40.1
32.5
17.4
14
−
−
2,750円
1128448
SHW-6M-8R
6 x R1/2
4.5
15.6
44.6
37
22
14
−
−
3,760円
1128452
SHW-8M-2R
8 x R1/8
5
16.4
37.7
30
15.8
15.8
−
−
2,410円
1074708
SHW-8M-4R
8 x R1/4
6
16.4
40.2
32.5
15.8
15.8
−
−
2,410円
1128453
SHW-8M-6R
8 x R3/8
6
16.4
41.2
33.5
17.4
15.8
−
−
2,940円
1128454
SHW-8M-8R
8 x R1/2
6
16.4
45.7
38
22
15.8
−
−
3,960円
1128428
SHW-10M-2R
10 x R1/8
5
17.2
39.2
31.5
17.4
19
−
−
3,170円
1074702
SHW-10M-4R
10 x R1/4
8
17.2
41.7
34
17.4
19
−
−
2,940円
1074703
SHW-10M-6R
10 x R3/8
8
17.2
42.2
34.5
17.4
19
20
−
2,940円
1128429
SHW-10M-8R
10 x R1/2
8
17.2
46.7
39
22
19
−
−
4,070円
2156353
SHW-12M-2R
12 x R1/8
5
23.1
41.9
31.5
22
22
−
−
4,170円
1128430
SHW-12M-4R
12 x R1/4
7.5
23.1
44.4
34
22
22
−
−
4,170円
1074704
SHW-12M-6R
12 x R3/8
10
23.1
44.9
34.5
22
22
−
−
4,170円
1128431
SHW-12M-8R
12 x R1/2
10
23.1
49.4
39
22
22
−
−
4,290円
2156354
SHW-14M-6R
14 x R3/8
10
23.3
44
33.4
22
24
−
−
6,720円
2156355
SHW-14M-8R
14 x R1/2
11
23.3
49.1
38.5
22
24
−
−
6,720円
2156356
SHW-14M-12R
14 x R3/4
11
23.3
51.1
40.5
27
24
−
−
8,700円
2156357
SHW-15M-6R
15 x R3/8
10
23.3
45
34.4
24
27
−
−
6,890円
1128432
SHW-15M-8R
15 x R1/2
12
23.3
50.1
39.5
24
27
−
−
6,890円
2156358
SHW-15M-12R
15 x R3/4
12
23.3
51.1
40.5
27
27
−
−
9,060円
2156359
SHW-16M-6R
16 x R3/8
10
24.9
45
34.4
24
27
−
−
6,890円
1074705
SHW-16M-8R
16 x R1/2
12
24.9
50.1
39.5
24
27
−
−
6,890円
2156360
SHW-16M-12R
16 x R3/4
13
24.9
51.1
40.5
27
27
−
−
9,060円
2156361
SHW-18M-6R
18 x R3/8
10
24.9
46
35.4
27
30
−
−
9,780円
2156362
SHW-18M-8R
18 x R1/2
12
24.9
51.1
40.5
27
30
−
−
9,780円
2156363
SHW-18M-12R
18 x R3/4
15
24.9
51.1
40.5
27
30
−
−
9,780円
2156364
SHW-20M-8R
20 x R1/2
12
24.9
51.6
41
30
32
−
−
11,580円
2156365
SHW-20M-12R
20 x R3/4
16
24.9
51.6
41
30
32
−
−
11,580円
2156366
SHW-22M-8R
22 x R1/2
12
26.6
51.6
41
30
32
−
−
12,680円
2156367
SHW-22M-12R
22 x R3/4
16
26.6
51.6
41
30
32
−
−
12,680円
2156368
SHW-25M-8R
25 x R1/2
12
31.7
57.9
45.2
35
38
−
−
18,090円
2156369
SHW-25M-12R
25 x R3/4
16
31.7
57.9
45.2
35
38
−
−
18,090円
2156370
SHW-25M-16R
25 x R1
22
31.7
62.7
50
35
38
−
−
18,090円
