メーカー名：三興マテリアルサプライ　株式会社

SIW インサート(樹脂管補強用) インチチューブ

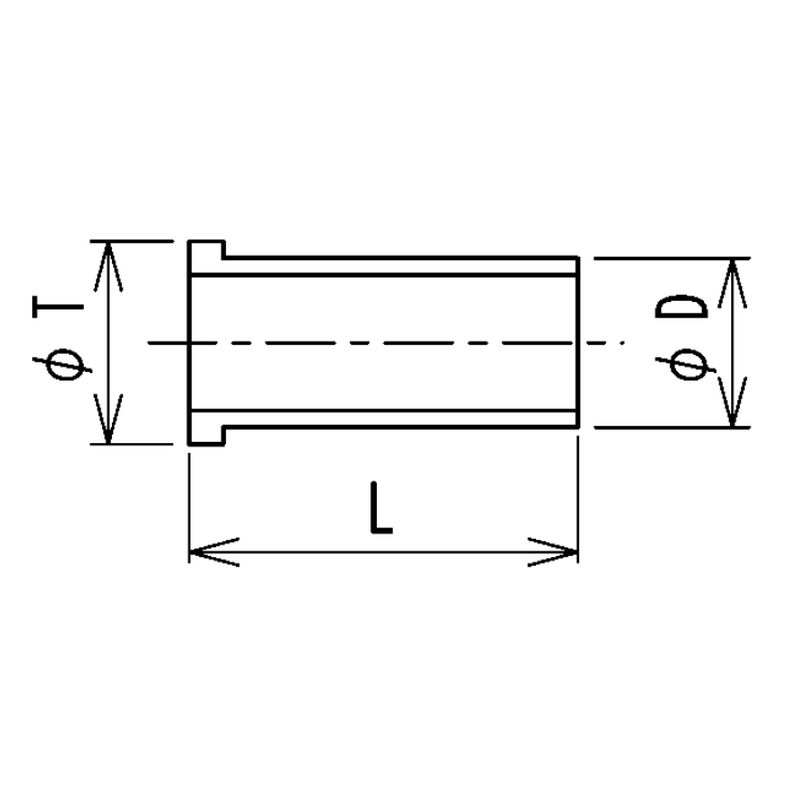

図面ページ

材質

本体: SUS316

商品仕様

最高使用圧力: 25.5MPa

使用温度範囲: -196~360℃

仕様: ●インチサイズチューブ用
●インサートを使って樹脂管を接続した場合の最高使用圧力は0.97MPa､使用温度範囲は0~60℃です｡

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ～φ１ｉｎｃｈ、鋼管サイズは６Ａ～１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。
