メーカー名：三興マテリアルサプライ　株式会社

SLC-□M-□R メールエルボコネクター ミリチューブ テーパーネジタイプ

SLC-□M-□R メールエルボコネクター ミリチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
JIS H3250 C3604またはC3771 Niメッキ付
アダプタ アダプタナット
JIS H3250 C3604 Niメッキ付
リングー1
JIS H3250 C3604
リングー2
樹脂(ポリエチレン)

商品仕様

最高使用圧力(MPa)
2.94(30kgf/cm2)
使用温度範囲(℃)
-10~60
適用チューブ
銅管 JIS H3300 C1020T､C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込まれる部分)に傷の無いもの
チューブは扁平でないもの
タイプ
ミリサイズチューブ用

【特長】

ビニール被覆付銅管（コントロール銅管）用のダブルナットタイプの継手です。
銅チューブ部分とビニール部分を２つの別々のリングでシールする構造になっており、黄銅製リングで銅管を漏れなく接続し、樹脂リングで外界から侵入してくれる水やチリ、ホコリなどの腐食の原因となる物質から銅管を守るという２つの機能を持った継手です。

【注意事項】

Ａ寸法はチューブ側とねじ側（Ｐ側）で異なる場合があります。Ａ寸法は最小穴寸法を表しています。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLC-□M-□R メールエルボコネクター ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

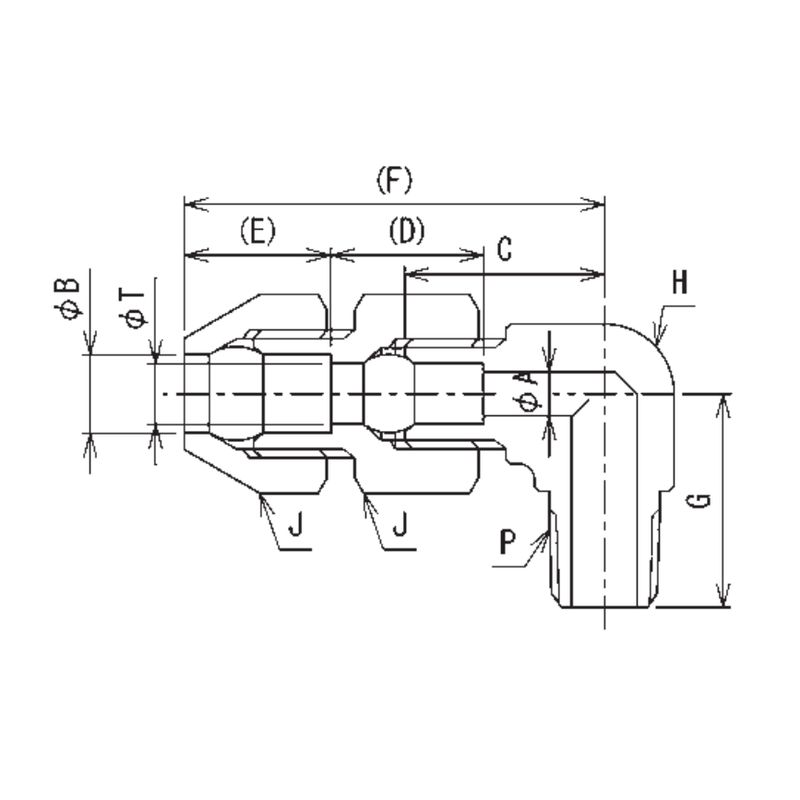

発注コード
品番
サイズ
A 最小穴径(mm)
B(mm)
C 本体長さ(mm)
D 差込深さ(mm)
E 差込深さ(mm)
F 組込長さ(mm)
G 本体長さ(mm)
参考標準価格
数量
1128484
SLC-6M-2R
6 x R1/8
5
8.6
18.5
16.5
18
46
23
1,570円
1075125
SLC-6M-4R
6 x R1/4
5
8.6
18.5
16.5
18
46
24
1,570円
1128485
SLC-6M-6R
6 x R3/8
5
8.6
20
16.5
18
47.5
28
2,330円
1075126
SLC-6M-8R
6 x R1/2
5
8.6
23
16.5
18
50.5
33
2,680円
1128486
SLC-8M-2R
8 x R1/8
5
10.7
18.5
16.5
18.5
46.5
23
1,810円
1075127
SLC-8M-4R
8 x R1/4
7
10.7
18.5
16.5
18.5
46.5
24
1,810円
1128487
SLC-8M-6R
8 x R3/8
8
10.7
20
16.5
18.5
48
28
2,480円
1128488
SLC-8M-8R
8 x R1/2
8
10.7
23
16.5
18.5
51
33
2,960円
1075123
SLC-10M-2R
10 x R1/8
5
12.8
23
18.5
20.5
53
25
2,770円
1075124
SLC-10M-4R
10 x R1/4
7
12.8
23
18.5
20.5
53
26
2,770円
1128482
SLC-10M-6R
10 x R3/8
8
12.8
23
18.5
20.5
53
28
3,330円
1128483
SLC-10M-8R
10 x R1/2
8
12.8
26
18.5
20.5
56
33
3,970円
