メーカー名：三興マテリアルサプライ

SLW-□M-0 ユニオンエルボー ミリチューブ

SLW-□M-0 ユニオンエルボー ミリチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLW-□M-0 ユニオンエルボー ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

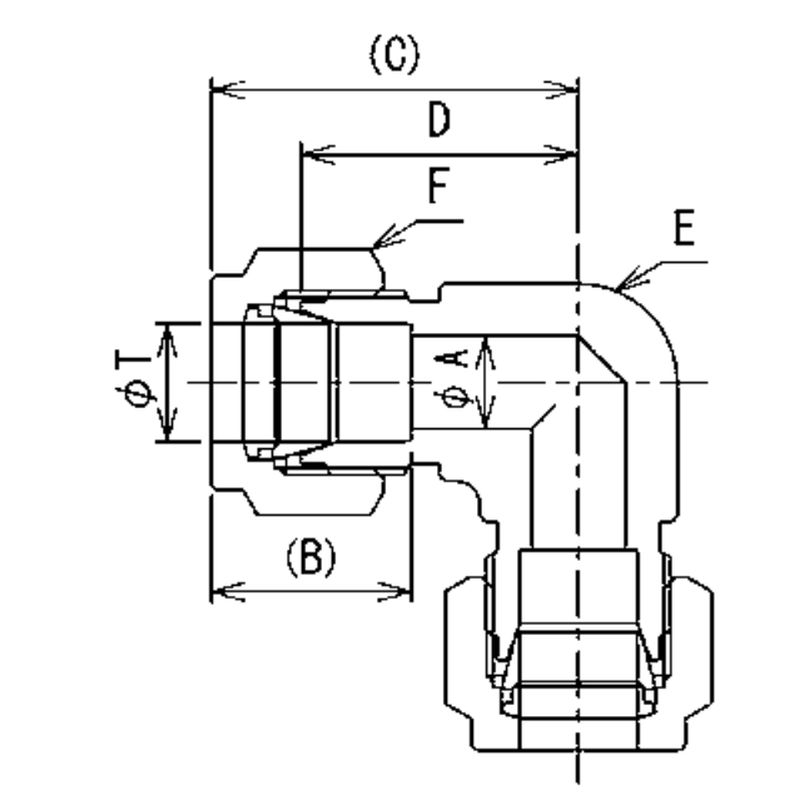

発注コード
品番
サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 二面幅(mm)
F 六角対辺(mm)
参考標準価格
数量
2156624
SLW-2M-0
2
1.5
9.5
21.8
17.3
12.7
8
6,430円
2156625
SLW-3M-0
3
2.4
13
24.7
18.0
12.7
12
4,700円
2156626
SLW-4M-0
4
3
13.7
25.6
18.9
12.7
12
4,700円
2156627
SLW-5M-0
5
4
13.7
25.6
18.9
12.7
14
6,430円
1128531
SLW-6M-0
6
4.5
15.6
27.2
19.6
12.7
14
4,270円
1075141
SLW-8M-0
8
6
16.4
29
21.3
14.3
15.8
4,720円
1075135
SLW-10M-0
10
8
17.2
31.6
23.9
17.5
19
5,480円
1128510
SLW-12M-0
12
10
23.1
36.3
25.9
20.6
22
8,960円
2156628
SLW-14M-0
14
11
23.3
37.6
27
24
24
13,050円
2156629
SLW-15M-0
15
12
23.3
37.6
27
24
27
13,410円
2156630
SLW-16M-0
16
13
24.9
37.6
27
24
27
13,410円
2156631
SLW-18M-0
18
15
24.9
40.6
30
30
30
18,830円
2156632
SLW-20M-0
20
17
24.9
40.6
30
30
32
22,440円
2156633
SLW-22M-0
22
19
26.6
40.6
30
30
32
23,520円
2156634
SLW-25M-0
25
22
31.7
46.9
34.2
35
38
30,750円
