メーカー名：三興マテリアルサプライ　株式会社

STR-R メールランティー ミリチューブ テーパーネジタイプ

STR-R メールランティー ミリチューブ テーパーネジタイプ
画像が拡大します
STR-R メールランティー ミリチューブ テーパーネジタイプ

材質

本体
JIS H3250､C3604またはC3771､Niメッキ付
ナット
JIS H3250､C3604､Niメッキ付
リング
JIS H3250､C3604
樹脂リング
ナイロン
インサート
JIS H3250､C3604､Niメッキ付

商品仕様

使用温度範囲
-45~150℃
適用チューブ
●銅管 JIS H3300 C1020T､C1220T 質別0~1/2H
●樹脂管 ナイロン､ポリウレタン等のチューブ
●外径精度±0.1mm
●シームレスチューブ
●肉厚1mm以上
●チューブ表面(特に継手に差し込まれる部分)に傷の無いもの
●チューブは扁平でないもの
●チューブの曲げは､チューブベンダーを使用することを推奨いたします｡

【特長】

リング（そろばん玉）に依る接続の為、管部に何等の加工を要しません。
締付けは袋ナットによる接続の為、特殊工具や火気、接合剤等を要しません。
使用後も点検、模様替えのための取外し、再取付けが簡単に出来ます。
継手にニッケルメッキが施してあり、耐蝕性が十分であると共に外観上美麗です。
外径寸法が小型で軽量のためスペースが最小限に出来ます。
油、水、空気等に使用できます。すなわち銅と黄銅を腐食しない流体ならばなんでも使用できるということです。
圧力は内面圧力により、リングが完全に管と密着するため、相当な圧力（２．９４ＭＰａ）まで耐えられます。

【注意事項】

Ａ寸法はチューブ側とねじ側（Ｐ側）で異なる場合があります。Ａ寸法は最小穴寸法を表しています。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

STR-R メールランティー ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

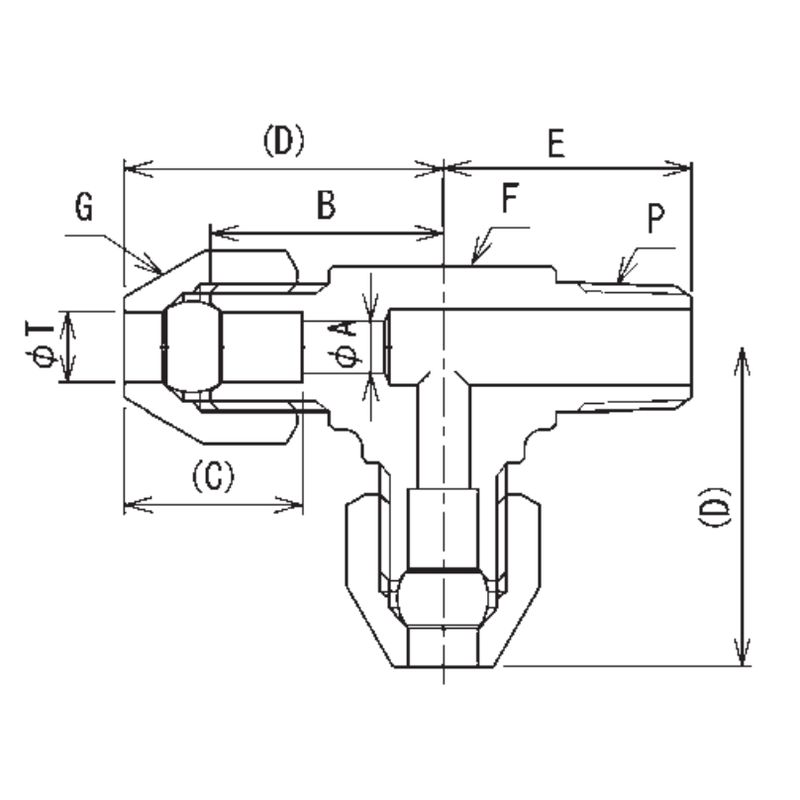

発注コード
品番
サイズ
A 最小穴径(mm)
B 本体長さ(mm)
C 差込深さ(mm)
D 組込長さ(mm)
E 本体長さ(mm)
F 二面幅(mm)
G 六角対辺(mm)
参考標準価格
数量
1075170
STR-8M-4R-R
8xR1/4
6
20
17.5
30.5
24
16
14
1,660円
1129078
STR-10M-4R-R
10xR1/4
7
23
20.5
34.5
26
16
17
2,280円
1129089
STR-6M-2R-R
6xR1/8
5
18.5
17.5
29
22
14
14
1,560円
1129092
STR-6M-4R-R
6xR1/4
5
20
17.5
30.5
24
16
14
1,560円
1129095
STR-6M-6R-R
6xR3/8
5
20
17.5
30.5
26
16
14
2,040円
1129099
STR-8M-2R-R
8xR1/8
5
18.5
17.5
29
22
14
14
1,660円
1129104
STR-8M-6R-R
8xR3/8
6
20
17.5
30.5
26
21
14
2,160円
