メーカー名:三興マテリアルサプライ 株式会社

SVAR ミニチュアバルブ(低圧ニードル弁)

商品仕様

最高使用圧力
2.94MPa(38℃)
使用温度範囲
-20~125℃

【特長】

リング(そろばん玉)に依る接続の為、管部に何等の加工を要しません。
締付けは袋ナットによる接続の為、特殊工具や火気、接合剤等を要しません。
使用後も点検、模様替えのための取外し、再取付けが簡単に出来ます。
継手にニッケルメッキが施してあり、耐蝕性が十分であると共に外観上美麗です。
外径寸法が小型で軽量のためスペースが最小限に出来ます。
油、水、空気等に使用できます。すなわち銅と黄銅を腐食しない流体ならばなんでも使用できるということです。
圧力は内面圧力により、リングが完全に管と密着するため、相当な圧力(2.94MPa)まで耐えられます。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVAR ミニチュアバルブ(低圧ニードル弁)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ

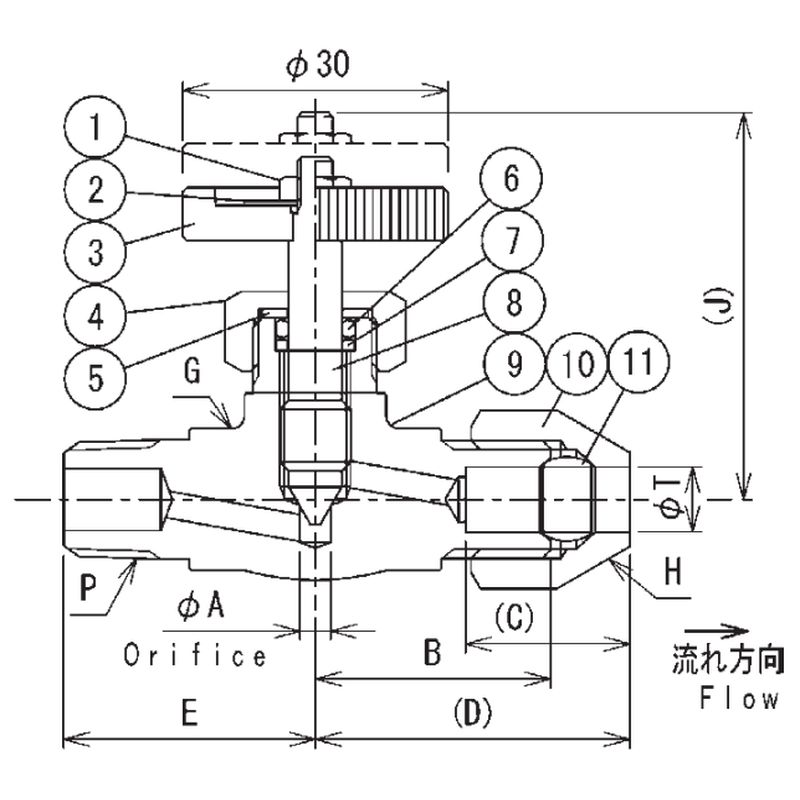

A オリフィス径(mm)
B 本体長さ(mm)
C 差込深さ(mm)
D 組込長さ(mm)
E 本体長さ(mm)
G 二面幅(mm)
H 六角対辺(mm)
参考標準価格
数量
1075171
SVAR-6M-2R
6xR1/8
3.0
20.0
17.5
30.5
23.0
17
14
3,860円
1075172
SVAR-6M-4R
6xR1/4
3.0
20.0
17.5
30.5
24.0
17
14
3,860円
1129148
SVAR-10M-2R
10xR1/8
3.5
23.0
20.5
34.5
23.0
16
17
4,240円
1129149
SVAR-10M-4R
10xR1/4
3.5
23.0
20.5
34.5
24.0
16
17
4,240円
1129150
SVAR-8M-2R
8xR1/8
3.0
20.0
17.5
30.5
23.0
17
14
3,960円
1129151
SVAR-8M-4R
8xR1/4
3.0
20.0
17.5
30.5
24.0
17
14
3,960円
