メーカー名：三興マテリアルサプライ　株式会社

SVAW-□M-□R ミニチュアバルブ(低圧ニードルバルブ)ミリサイズチューブ

SVAW-□M-□R ミニチュアバルブ(低圧ニードルバルブ)ミリサイズチューブ

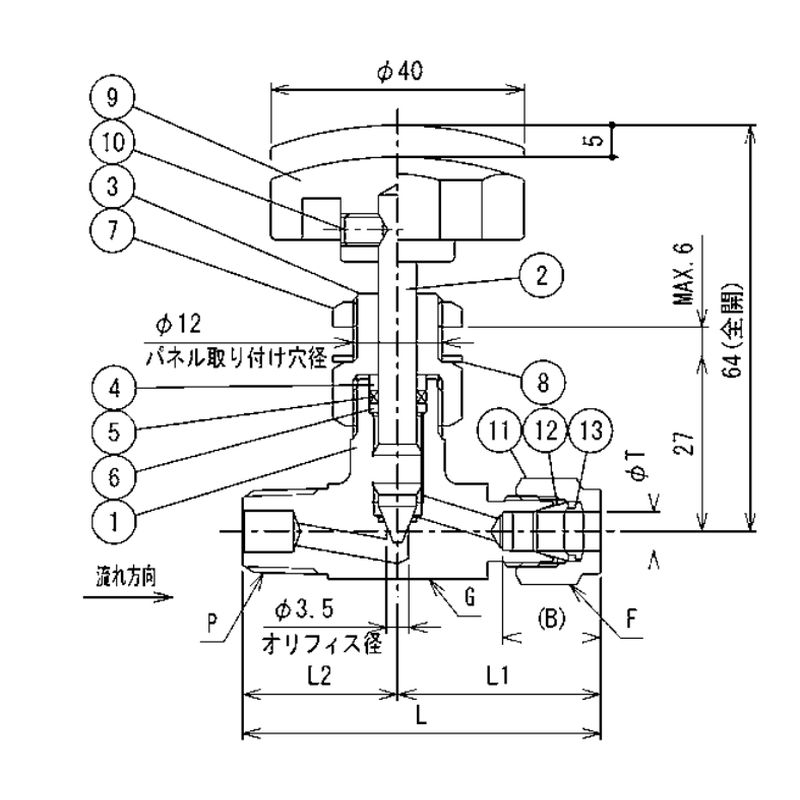

画像クリックで拡大表示

材質

①本体
SUSF316
②弁棒
SUS316
③グランドナット
SUS316
④グランド
SUS316
⑤グランドパッキン
PTFE
⑥パッキンワッシャー
SUS316
⑦パネルナット
SUS316
⑧パネルパッキン
ノンアスシート
⑨ハンドル車
ADC12
⑩六角穴付止めネジ
ステンレス鋼
⑪ナット
SUS316
⑫フロントフェルール
SUS316
⑬バックフェルール
SUS316

商品仕様

最高使用圧力(MPa)
2.94(38℃)
使用温度範囲(℃)
-20~150
タイプ
ミリサイズチューブ用
ハンドル色
黒(標準)

【特長】

ハンドルトルクは、軽くコンパクトな設計です。

【注意事項】

最高使用圧力は使用条件により変化致します。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVAW-□M-□R ミニチュアバルブ(低圧ニードルバルブ)ミリサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
L 組込長さ(mm)
L1 組込長さ(mm)
L2 本体長さ(mm)
B 差込深さ(mm)
F 六角対辺(mm)
G 二面幅(mm)
最大Cv値
参考標準価格
数量
1129156
SVAW-6M-2R
6 x R1/8
53.6
30.6
23.0
15.6
14.0
17.5
0.24
15,150円
1075173
SVAW-6M-4R
6 x R1/4
56.1
30.6
25.5
15.6
14.0
17.5
0.24
15,150円
1129157
SVAW-6M-6R
6 x R3/8
56.6
30.6
26.0
15.6
14.0
17.5
0.24
16,570円
1129158
SVAW-8M-2R
8 x R1/8
54.7
31.7
31.7
16.4
15.8
17.5
0.27
16,570円
1129159
SVAW-8M-4R
8 x R1/4
57.2
31.7
31.7
16.4
15.8
17.5
0.27
16,570円
1129160
SVAW-8M-6R
8 x R3/8
57.7
31.7
31.7
16.4
15.8
17.5
0.27
17,970円
1129152
SVAW-10M-4R
10 x R1/4
58.2
32.7
32.7
17.2
19.0
17.5
0.28
17,970円
1129153
SVAW-10M-6R
10 x R3/8
58.7
32.7
32.7
17.2
19.0
17.5
0.28
17,970円
1129154
SVAW-12M-4R
12 x R1/4
65.4
37.4
37.4
23.1
22.0
20.6
0.24
19,720円
1129155
SVAW-12M-6R
12 x R3/8
65.4
37.4
37.4
23.1
22.0
20.6
0.24
19,720円
