メーカー名:日本ヴィクトリック

NLV ヴィクトリックジョント リング形式 (SBR)

材質

ハウジング
FCD450-10他
ハウジング塗装
フタル酸樹脂塗装
ボルト・ナット
S25C
ゴムリング
SBR

商品仕様

常用圧力MPa(kgf/cm2)
2.0(20)
試験水圧MPa(kgf/cm2)
4.0(40)
備考
呼び径65AはN-1型(NL型)を加工して使用しています。表示はN-1となります。

【特長】

リング形式のヴィクトリックジョイントです。
ライニング管(ナイロンコート/ポリ粉体ライニング/塩ビライニング)専用のジョイントです。
リング溶接後にライニング加工を行う、工場加工管に対応する製品です。後付け後に若干の可動性能を有しています。

【注意事項】

塗装の塗膜が0.5mm以下、ヴィクトリックジョイントがサビドメ品の場合にはN0型/N1をご使用願います。但し、ジョイント本体へナイロンコートを施す場合にはNL型をご使用願います。
ポリエチレンライニング/塩ビライニングを配管の内側のみとする場合、N0型/N1型をご使用願います。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

NLV ヴィクトリックジョント リング形式 (SBR)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番

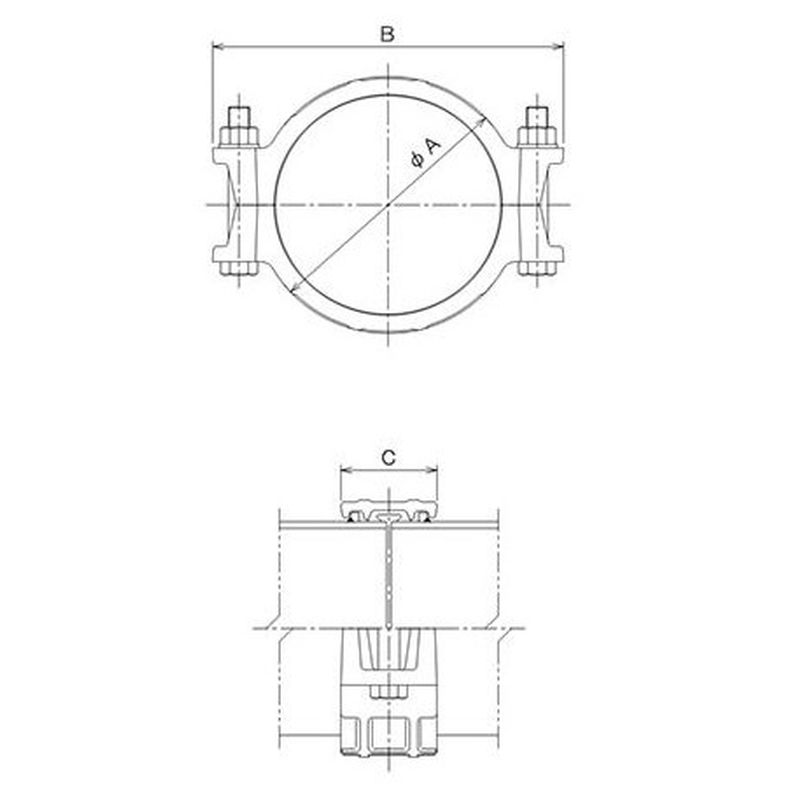

サイズ
A(mm)
B(mm)
C(mm)
ボルトナットdXL
参考標準価格
数量
1088036
NLV-20A
20A
-
-
-
-
お問合せ下さい
1088027
NLV-25A
25A
-
-
-
-
お問合せ下さい
1088039
NLV-32A
32A
-
-
-
-
お問合せ下さい
1088029
NLV-40A
40A
-
-
-
-
お問合せ下さい
1088030
NLV-50A
50A
-
-
-
-
お問合せ下さい
1088033
NLV-65A
65A
109
152
59
M12X70
お問合せ下さい
1088035
NLV-80A
80A
123
168
60
M12X70
お問合せ下さい
1088038
NLV-100A
100A
148
207
72
M16X90
お問合せ下さい
1088028
NLV-125A
125A
183
236
72
M16X100
お問合せ下さい
1088037
NLV-150A
150A
203
262
73
M16X110
お問合せ下さい
1088034
NLV-200A
200A
275
331
82
M20X135
お問合せ下さい
1088031
NLV-250A
250A
329
386
83
M20X150
お問合せ下さい
1088032
NLV-300A
300A
383
453
85
M22X165
お問合せ下さい
