メーカー名:日本ヴィクトリック

G-0 分岐ジョイント (EPDM)

材質

ハウジング
FCD450他
ハウジング塗装
フタル酸樹脂塗装
ボルト・ナット
S25C
ゴムリング
EPDM

商品仕様

用途
仮設配管等
常用圧力MPa(kgf/cm2)
1.0(10)
試験水圧MPa(kgf/cm2)
2.0(20)

【特長】

グルーブ形式のヴィクトリックジョイントです。
ヴィクトリックジョイントの一部に取り出しを設け、管の接続と分岐の2つの機能を持った製品です。
取り出し口はネジ接続です。
20mmまたは25mmの管の分岐が出来ます。

【注意事項】

分岐ジョイントの取扱いはヴィクトリックジョイントと同じですが、取り出し口がついているため、この部分の取扱いには特にご注意ください。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

G-0 分岐ジョイント (EPDM)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード

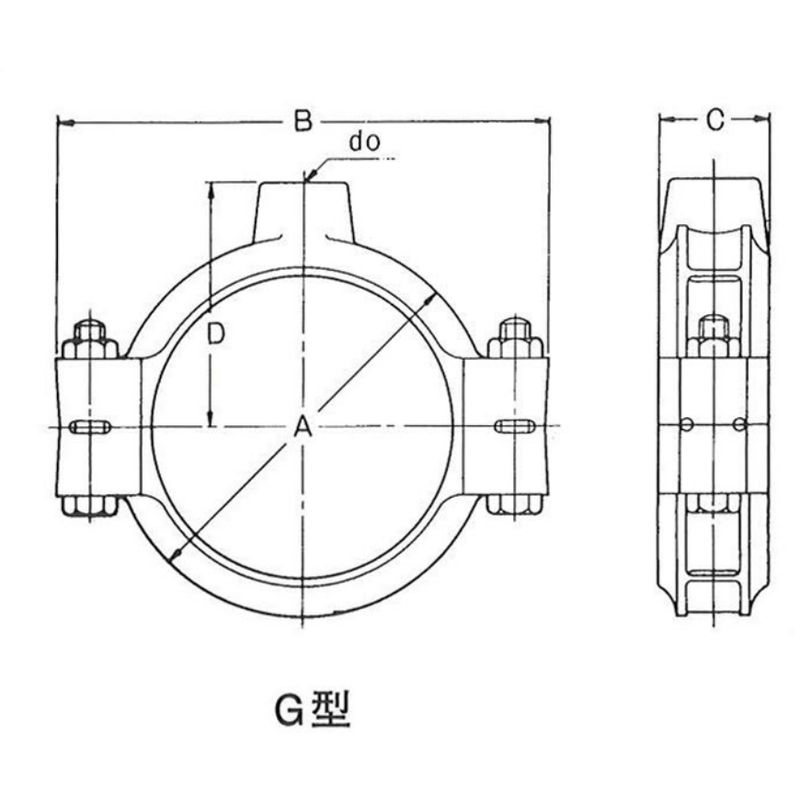

品番
サイズ
A(mm)
B(mm)
C(mm)
D(mm)
d
ボルトナットdXL
参考標準価格
数量
1090873
ブンキG-0-EPDM-80A
80A
114
154
42
82
25A
M10X65
20,030円
1090874
ブンキG-0-EPDM-100A
100A
145
195
46
97
25A
M12X80
22,910円
1090876
ブンキG-0-EPDM-150A
150A
199
248
48
123
25A
M12X100
35,280円
1090875
ブンキG-0-EPDM-200A
200A
259
320
59
152
25A
M16X110
お問合せ下さい
