メーカー名:日本ヴィクトリック

ロイヤルS ロイヤルジョイントS型(4.0MPA)

材質

ハウジング
FCD450/フタル酸樹脂塗装
ボルト・ナット
SS400/フタル酸樹脂塗装
ピン
SS400
ゴムリング
SBR

商品仕様

常用圧力MPa(kgf/cm2)
4.0(40)
試験水圧MPa(kgf/cm2)
8.0(80)

【特長】

ショルダー形式のヴィクトリックジョイントです。
ジョイントの片側をヒンジ形式にすることによりボルト1本の締め付けで組み立てられるワンタッチタイプのジョイントです。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

ロイヤルS ロイヤルジョイントS型(4.0MPA)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番

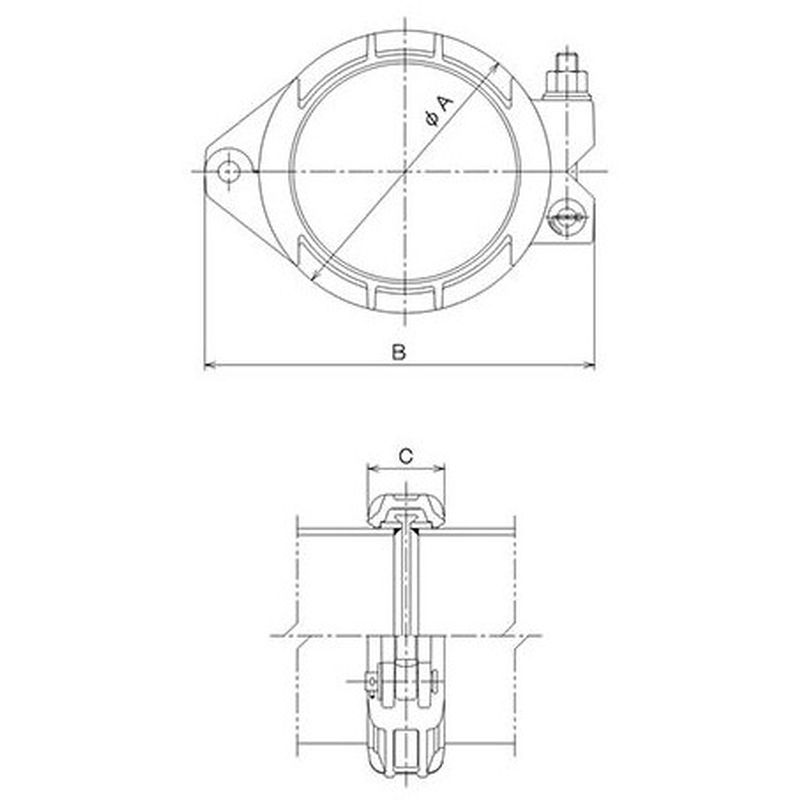

サイズ
A(mm)
B(mm)
C(mm)
ボルトナットdxL
参考標準価格
数量
1090905
ロイヤルS-50A
50A
91
141
43
W1/2x69.5
7,480円
1090909
ロイヤルS-90A
90A
147
205
50
W1/2x103
お問合せ下さい
1090906
ロイヤルS-100A
100A
160
227
52
W1/2x99.5
14,740円
1090904
ロイヤルS-125A
125A
188
262
55
W5/8x126
22,070円
1090910
ロイヤルS-150A
150A
217
290
57
W5/8x126
28,930円
1090908
ロイヤルS-175A
175A
245
322
56
W5/8x128
お問合せ下さい
1090907
ロイヤルS-200A
200A
286
370
62
W3/4x132
お問合せ下さい
