メーカー名:潟xン

JB19-N 単式外圧二重シール構造形ベローズ形伸縮管継手

材質

フランジ
圧延鋼材
外筒
圧延鋼材
内筒・ベローズ
SUS316L
グランドパッキン
ノンアスベスト

商品仕様

適用流体
蒸気・空気・不活性ガス・水・温水・油
流体温度(℃)
220以下
最高使用圧力(MPa)
1.0
端接続
JIS 10KFFフランジ
耐圧性能(MPa)
水圧にて1.5
伸び伸縮量(mm)
10
縮み伸縮量(mm)
60

【特長】

外圧二重シール構造を採用しているため外部漏洩に対して安全性が高く、しかも伸縮能力の大きい伸縮管継手です。
温度変化によって生じる管の軸方向の伸縮を吸収します。
伸縮量が大きい。
万一ベローズが破損してもグランド部でシールするため応急処置ができます。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

JB19-N 単式外圧二重シール構造形ベローズ形伸縮管継手
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

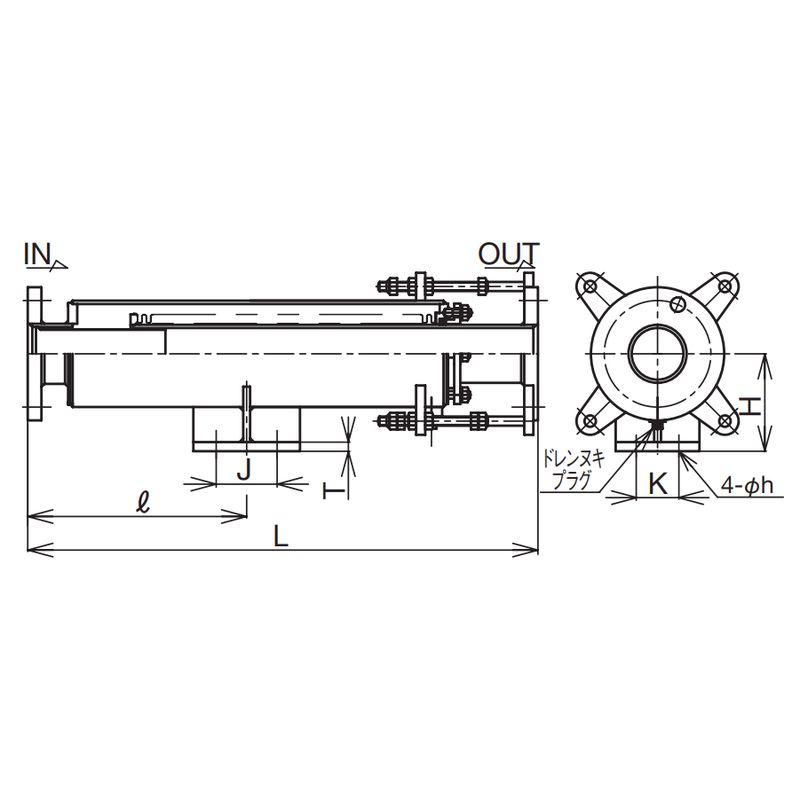

発注コード
品番
サイズ
L(mm)
l(mm)
H(mm)
J(mm)
K(mm)
T(mm)
h(mm)
参考標準価格
数量
1100002
JB19-N-32A
32A
650
277.5
88
90
60
9
14
156,000円
1100005
JB19-N-40A
40A
650
277.5
88
90
60
9
14
159,000円
1100013
JB19-N-50A
50A
650
277.5
128
100
70
9
22
169,000円
1100011
JB19-N-65A
65A
670
287.5
128
100
70
12
22
191,000円
1100006
JB19-N-80A
80A
700
297.5
138
100
70
12
22
238,000円
1100010
JB19-N-100A
100A
700
295
169
135
95
16
22
304,000円
1100009
JB19-N-125A
125A
700
307.5
190
155
105
16
22
411,000円
1100012
JB19-N-150A
150A
700
296
245
175
115
16
22
514,000円
1100014
JB19-N-200A
200A
750
323
265
195
135
16
25
717,000円
1100007
JB19-N-250A
250A
770
345.5
289
210
150
16
25
988,000円
1100008
JB19-N-300A
300A
770
342.5
300
225
165
19
28
お問合せ下さい
