メーカー名：三興マテリアルサプライ　株式会社

SBHW-□M-□R バルクヘッドメールコネクター ミリチューブ

SBHW-□M-□R バルクヘッドメールコネクター ミリチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SBHW-□M-□R バルクヘッドメールコネクター ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

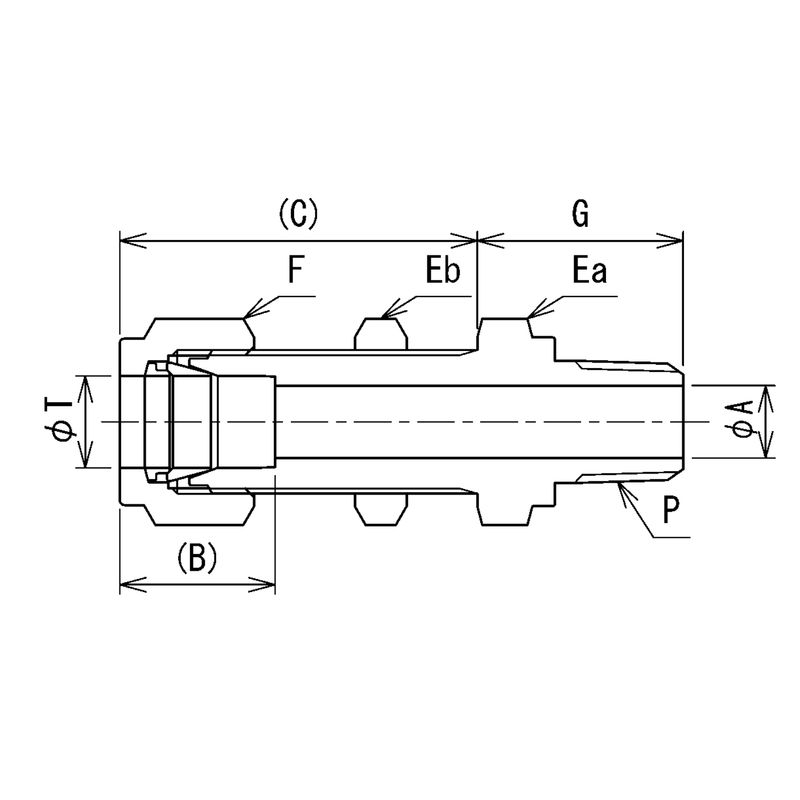

発注コード
品番
サイズ
A最小穴径(mm)
B差込深さ(mm)
C組込長さ(mm)
Ea六角対辺(mm)
Eb六角対辺(mm)
F六角対辺(mm)
G(mm)
参考標準価格
数量
2432371
SBHW-3M-2R
3 x R1/8
2.4
13
31.2
14
14
12
15
5,900円
2432372
SBHW-4M-2R
4 x R1/8
3
13.7
32
14
14
12
15.7
5,900円
1127377
SBHW-6M-2R
6 x R1/8
4.5
15.6
34.6
15.8
15.8
14
19.5
3,730円
1127378
SBHW-6M-4R
6 x R1/4
4.5
15.6
34.6
15.8
15.8
14
22
3,730円
1127379
SBHW-6M-6R
6 x R3/8
4.5
15.6
34.6
17.4
15.8
14
22.5
5,030円
1127380
SBHW-6M-8R
6 x R1/2
4.5
15.6
34.6
22
15.8
14
27.5
6,870円
1127381
SBHW-8M-2R
8 x R1/8
6
16.4
36.7
17.4
17.4
15.8
19.5
4,170円
1127382
SBHW-8M-4R
8 x R1/4
6
16.4
36.7
17.4
17.4
15.8
22
4,170円
1127383
SBHW-8M-6R
8 x R3/8
6
16.4
36.7
17.4
17.4
15.8
22.5
5,140円
1127384
SBHW-8M-8R
8 x R1/2
6
16.4
36.7
22
17.4
15.8
27.5
6,910円
1127371
SBHW-10M-4R
10 x R1/4
8
17.2
37.7
22
22
19
22
5,060円
1127372
SBHW-10M-6R
10 x R3/8
8
17.2
37.7
22
22
19
22.5
5,590円
1127373
SBHW-10M-8R
10 x R1/2
8
17.2
37.7
22
22
19
27.5
7,030円
1127374
SBHW-12M-4R
12 x R1/4
7.5
23.1
41.4
24
24
22
22.5
7,320円
1127375
SBHW-12M-6R
12 x R3/8
10
23.1
41.4
24
24
22
23
7,320円
1127376
SBHW-12M-8R
12 x R1/2
10
23.1
41.4
24
24
22
27.5
7,530円
