メーカー名：三興マテリアルサプライ　株式会社

SFW レデューシングユニオン インチチューブ

SFW レデューシングユニオン インチチューブ
画像が拡大します
SFW レデューシングユニオン インチチューブ

材質

本体
SUS316

商品仕様

最高使用圧力
25.5MPa
使用温度範囲
-196~360℃
仕様
インチサイズチューブ×インチサイズチューブ

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SFW レデューシングユニオン インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

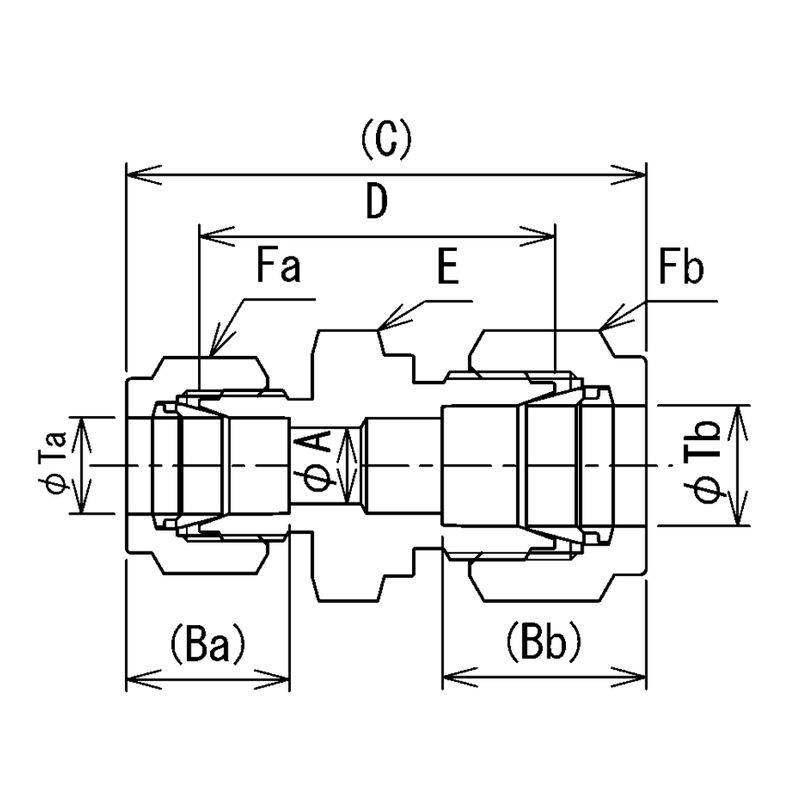

サイズ
A 最小穴径(mm)
Ba 差込深さ(mm)
Bb 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
Fa 六角対辺(mm)
参考標準価格
数量
1128377
SFW-4C-6C
6.35(1/4")x9.52(3/8")
4.8
16.4
17.2
46.3
31
15.8
14
3,600円
1128378
SFW-4C-8C
6.35(1/4")x12.7(1/2")
4.8
16.4
23.1
49
31
22
14
5,320円
1128380
SFW-6C-8C
9.52(3/8")x12.7(1/2")
7.5
17.2
23.1
50.6
32.5
22
17.4
5,320円
