メーカー名：三興マテリアルサプライ

SKW-□M-0 バルクヘッドユニオン ミリチューブ

SKW-□M-0 バルクヘッドユニオン ミリチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SKW-□M-0 バルクヘッドユニオン ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

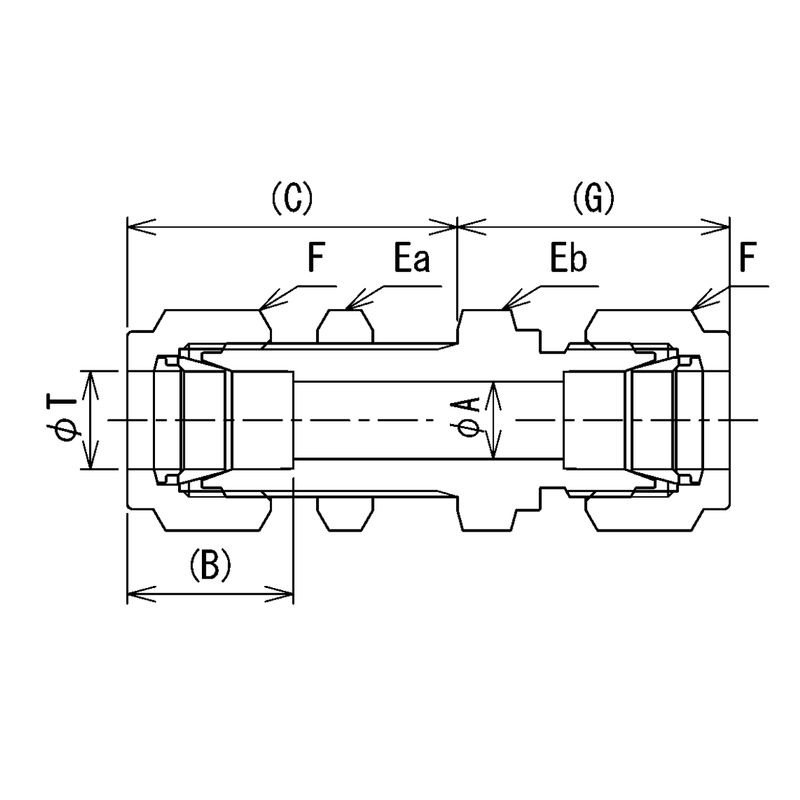

サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
Ea 六角対辺(mm)
Eb 六角対辺(mm)
F 六角対辺(mm)
G 組込長さ(mm)
参考標準価格
数量
2156418
SKW-3M-0
3
2.4
13
31.2
14
14
12
20.2
6,250円
2156419
SKW-4M-0
4
3
13.7
32
14
14
12
21.9
5,550円
1128480
SKW-6M-0
6
4.5
15.6
34.6
15.8
15.8
14
26.1
4,720円
1128481
SKW-8M-0
8
6
16.4
36.7
17.4
17.4
15.8
27.2
5,190円
1128478
SKW-10M-0
10
8
17.2
37.7
22
22
19
28.2
6,670円
1128479
SKW-12M-0
12
10
23.1
41.4
24
24
22
31.4
9,180円
2156420
SKW-14M-0
14
11
23.3
42.4
24
24
24
30
17,200円
2156421
SKW-15M-0
15
12
23.3
43.1
27
27
27
31
17,740円
2156422
SKW-16M-0
16
13
24.9
43.1
27
27
27
31
17,740円
2156423
SKW-18M-0
18
15
24.9
47.9
30
30
30
32
23,520円
2156424
SKW-20M-0
20
17
24.9
47.9
32
32
32
33.5
28,950円
2156425
SKW-22M-0
22
19
26.6
51.2
35
35
32
33.5
30,750円
2156426
SKW-25M-0
25
22
31.7
67.9
38
38
38
38.9
47,030円
