メーカー名：三興マテリアルサプライ

SLW-□C-□R メールエルボコネクター インチチューブ テーパーネジタイプ

SLW-□C-□R メールエルボコネクター インチチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
テーパーネジタイプ
インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLW-□C-□R メールエルボコネクター インチチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード

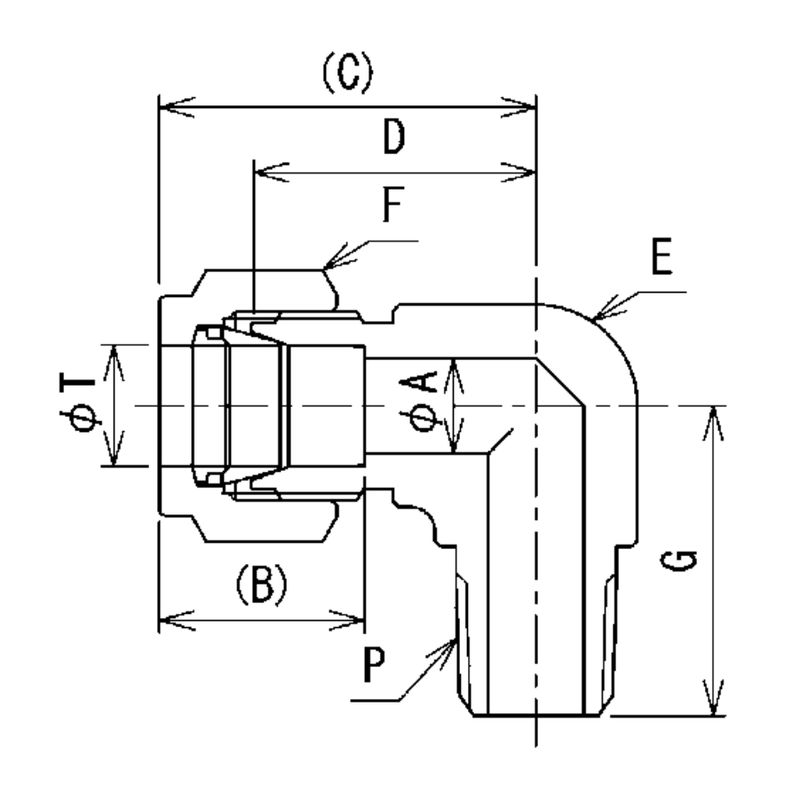

品番
サイズ
A最小穴径(mm)
B差込深さ(mm)
組込長さ(mm)
D本体長さ(mm)
E二面幅(mm)
F六角対辺(mm)
G六角対辺(mm)
参考標準価格
数量
2432354
SLW-1C-2R
1.58(1/16") x R1/8
1.4
8.3
20.2
16.4
12.7
8
18.8
5,550円
1128516
SLW-2C-2R
3.17(1/8") x R1/8
2.4
13
24.7
18.0
12.7
12
18.8
3,660円
1128517
SLW-2C-4R
3.17(1/8") x R1/4
2.4
13
24.7
18.0
12.7
12
23.4
3,660円
2432355
SLW-3C-2R
4.76(3/16") x R1/8
3.2
13.7
25.6
18.9
12.7
14
18.8
3,300円
2432356
SLW-3C-4R
4.76(3/16") x R1/4
3.2
13.7
25.6
18.9
12.7
14
23.4
3,300円
1128521
SLW-4C-2R
6.35(1/4") x R1/8
4.8
15.6
27.2
19.6
12.7
14
18.8
3,380円
1128522
SLW-4C-4R
6.35(1/4") x R1/4
4.8
15.6
27.2
19.6
12.7
14
23.4
3,380円
1128523
SLW-4C-6R
6.35(1/4") x R3/8
4.8
15.6
30
22.4
17.5
14
26.2
3,820円
1128524
SLW-4C-8R
6.35(1/4") x R1/2
4.8
15.6
32
24.4
20.6
14
33
5,630円
2156492
SLW-6C-2R
9.52(3/8") x R1/8
5
17.2
30.8
23.1
15.9
17.4
20.8
4,430円
1128528
SLW-6C-4R
9.52(3/8") x R1/4
7.5
17.2
30.8
23.1
15.9
17.4
25.4
4,430円
1128529
SLW-6C-6R
9.52(3/8") x R3/8
7.5
17.2
31.6
23.9
17.5
17.4
26.2
4,430円
1128530
SLW-6C-8R
9.52(3/8") x R1/2
7.5
17.2
33.6
25.9
20.6
17.4
33
6,530円
2156493
SLW-8C-2R
12.7(1/2") x R1/8
5
23.1
36.3
25.9
20.6
22
23.6
6,070円
1128535
SLW-8C-4R
12.7(1/2") x R1/4
7.5
23.1
36.3
25.9
20.6
22
28.2
6,070円
1128536
SLW-8C-6R
12.7(1/2") x R3/8
10
23.1
36.3
25.9
20.6
22
28.2
6,070円
1128537
SLW-8C-8R
12.7(1/2") x R1/2
10.4
23.1
36.3
25.9
20.6
22
33
6,870円
2432357
SLW-10C-6R
15.88(5/8") x R3/8
10
24.9
37.6
27
24
27
29
10,860円
2432358
SLW-10C-8R
15.88(5/8") x R1/2
12
24.9
37.6
27
24
27
34.1
10,860円
2432359
SLW-10C-12R
15.88(5/8") x R3/4
13
24.9
40.6
30
30
27
37.1
14,480円
2432360
SLW-12C-8R
19.05(3/4") x R1/2
12
24.9
40.6
30
30
30
37.1
16,290円
2432361
SLW-12C-12R
19.05(3/4") x R3/4
16
24.9
40.6
30
30
30
37.1
16,290円
2432362
SLW-14C-8R
22.23(7/8") x R1/2
12
26.6
40.6
30
30
32
37.1
18,830円
2432363
SLW-14C-12R
22.23(7/8") x R3/4
16
26.6
40.6
30
30
32
37.1
18,830円
2432364
SLW-16C-8R
25.4(1") x R1/2
12
31.7
46.9
34.2
35
38
39.1
24,970円
2432365
SLW-16C-12R
25.4(1") x R3/4
16
31.7
46.9
34.2
35
38
39.1
24,970円
2432366
SLW-16C-16R
25.4(1") x R1
22.3
31.7
46.9
34.2
35
38
43.9
24,970円
