メーカー名：三興マテリアルサプライ

SLW-□C-0 ユニオンエルボー インチチューブ

SLW-□C-0 ユニオンエルボー インチチューブ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SLW-□C-0 ユニオンエルボー インチチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

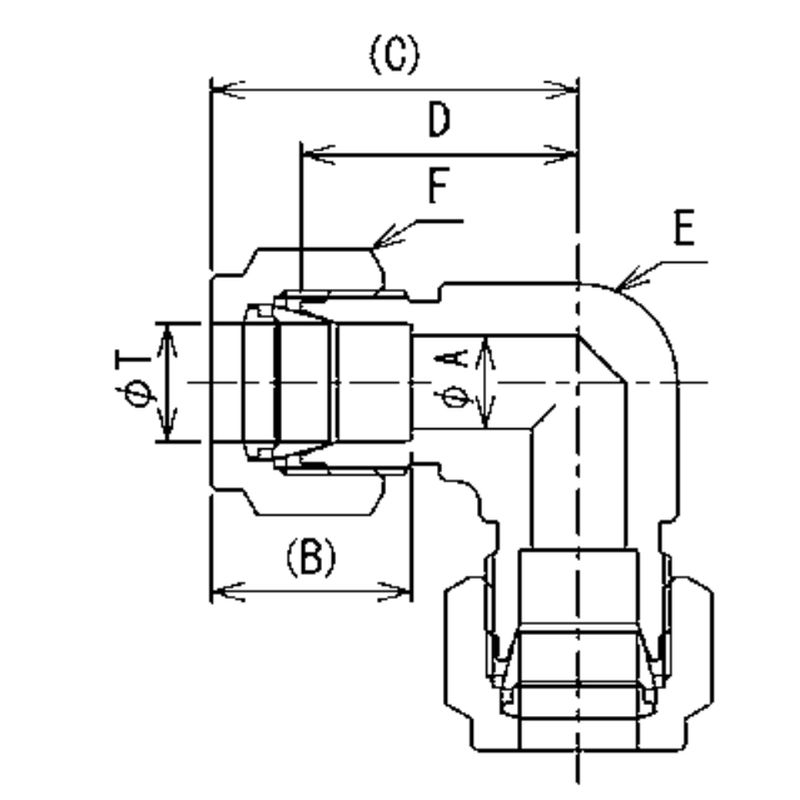

発注コード
品番
サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 二面幅(mm)
F 六角対辺(mm)
参考標準価格
数量
2156457
SLW-1C-0
1.58(1/16")
1.4
8.3
20.2
16.4
12.7
8
6,430円
2156458
SLW-2C-0
3.17(1/8")
2.4
13
24.7
18.0
12.7
12
4,700円
2156459
SLW-3C-0
4.76(3/16")
3.2
13.7
25.6
18.9
12.7
14
4,700円
1128520
SLW-4C-0
6.35(1/4")
4.8
15.6
27.2
19.6
12.7
14
4,270円
1128527
SLW-6C-0
9.52(3/8")
7.5
17.2
30.8
23.1
15.9
17.4
5,480円
1128534
SLW-8C-0
12.7(1/2")
10.4
23.1
36.3
25.9
20.6
22
8,960円
2156460
SLW-10C-0
15.88(5/8")
13
24.9
37.6
27
24
27
13,410円
2156461
SLW-12C-0
19.05(3/4")
16
24.9
40.6
30
30
30
22,440円
2156462
SLW-14C-0
22.23(7/8")
19.2
26.6
40.6
30
30
32
23,520円
2156463
SLW-16C-0
25.4(1")
22.3
31.7
46.9
34.2
35
38
30,750円
