メーカー名:三興マテリアルサプライ 株式会社

SNC アダプター ミリチューブ

材質

本体
JIS H3250 C3604またはC3771 Niメッキ付
アダプタ アダプタナット
JIS H3250 C3604 Niメッキ付
リングー1
JIS H3250 C3604
リングー2
樹脂(ポリエチレン)

商品仕様

最高使用圧力
2.94MPa(30kgf/cm2)
使用温度範囲
-10~60℃
適用チューブ
●銅管 JIS H3300 C1020T、C1220T 質別0~1/2H
●外径精度±0.1mm
●シームレスチューブ
●肉厚1mm以上
●チューブ表面(特に継手に差し込まれる部分)に傷の無いもの
●チューブは扁平でないもの
仕様
ミリサイズチューブ用

【特長】

ビニール被覆付銅管(コントロール銅管)用のダブルナットタイプの継手です。銅チューブ部分とビニール部分を2つの別々のリングでシールする構造になっており、黄銅製リングで銅管を漏れなく接続し、樹脂リングで外界から侵入してくれる水やチリ、ホコリなどの腐食の原因となる物質から銅管を守るという2つの機能を持った継手です。
銅管用リングタイプ継手をコントロール銅管用ダブルナット継手に変換する為のアダプターです。全ての銅管用リングタイプ継手適用できます。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SNC アダプター ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

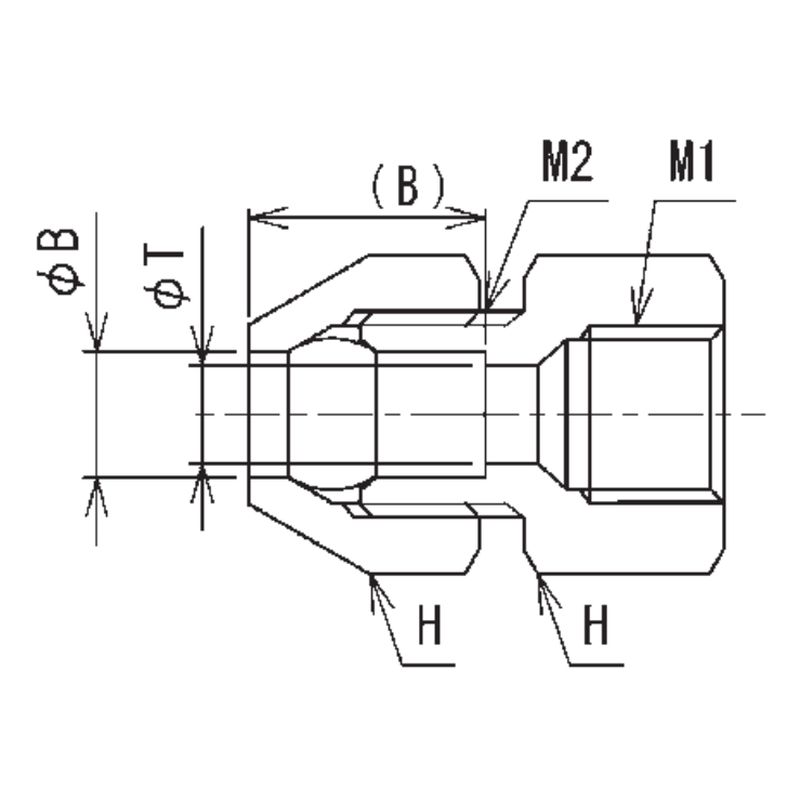

発注コード
品番
サイズ
A(mm)
B 組込長さ(mm)
H 六角対辺(mm)
M1 適用ネジサイズ(mm)
M2 適用ネジサイズ(mm)
参考標準価格
数量
1128647
SNC-10M
10
12.8
20.5
21
M14×1
M18×1
1,260円
1128648
SNC-6M
6
8.6
18
16
M11×1
M13×1
570円
1128649
SNC-8M
8
10.7
18.5
17
M12×1
M15×1
680円
