メーカー名:三興マテリアルサプライ

SNCW-□M キャップ ミリチューブ

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
ミリサイズチューブ

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの2つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ2mmから25mm、インチサイズは、φ1/16inch〜φ1inch、鋼管サイズは6A〜15Aまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SNCW-□M キャップ ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ

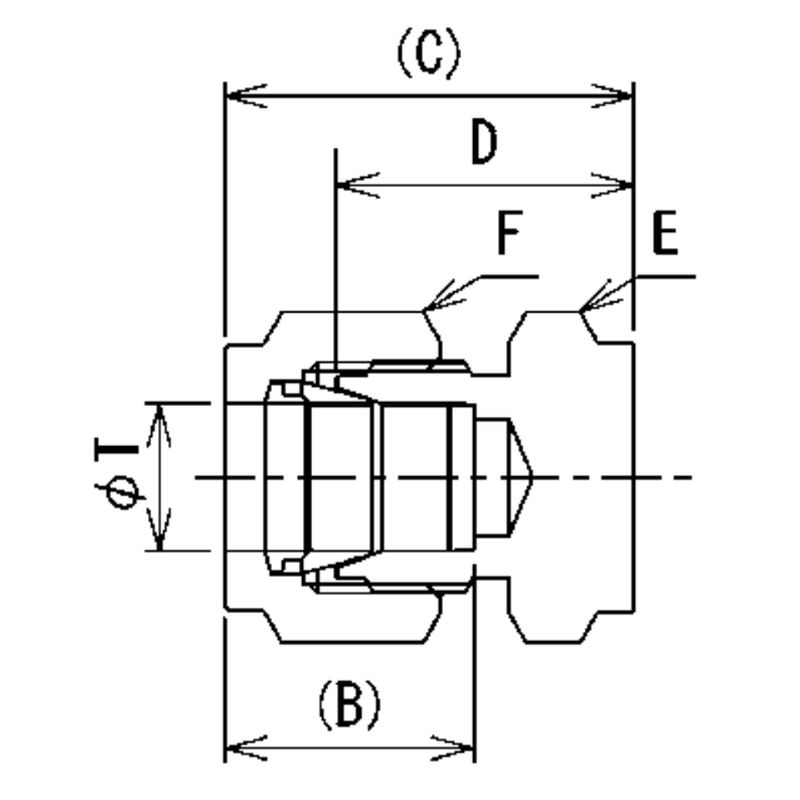

B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
参考標準価格
数量
2156693
SNCW-2M
2
9.5
20
15.5
8
8
2,610円
2156694
SNCW-3M
3
13
22.7
16
12
12
1,930円
2156695
SNCW-4M
4
13.7
23.7
17
12
12
1,930円
2156696
SNCW-5M
5
13.7
23.7
17
14
14
2,610円
1128653
SNCW-6M
6
15.6
25.6
18
14
14
2,770円
1128654
SNCW-8M
8
16.4
26.7
19
14
15.8
3,300円
1128650
SNCW-10M
10
17.2
28.2
20.5
17.4
19
3,680円
1128651
SNCW-12M
12
23.1
30.9
20.5
22
22
4,170円
1128652
SNCW-14M
14
23.3
30
19.4
22
24
5,630円
2156697
SNCW-15M
15
23.3
31
20.4
24
27
5,800円
2156698
SNCW-16M
16
24.9
31
20.4
24
27
5,800円
2156699
SNCW-18M
18
24.9
32
21.4
27
30
7,970円
2156700
SNCW-20M
20
24.9
34.5
23.9
30
32
9,960円
2156701
SNCW-22M
22
26.6
34.5
23.9
30
32
10,860円
2156702
SNCW-25M
25
31.7
38.9
26.2
35
38
15,930円
