メーカー名:三興マテリアルサプライ

SNVT-□M-H 高圧ニードルバルブ(ダブルフェルールタイプ)ミリチューブ

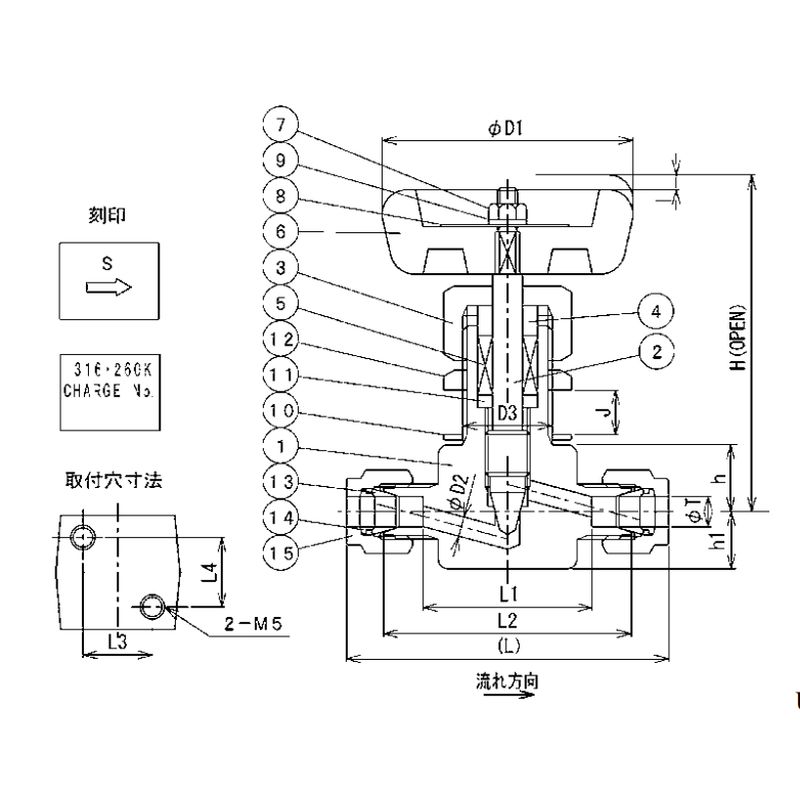

材質

�@弁箱
SUSF316
�A弁棒
SUS630
�Bグランドナット
SUS316
�Cグランド
SUS316
�Dグランドパッキン
PTFE
�Eハンドル
ADC12
�Fハンドル固定ナット
SUS304
�G銘板
A1050P
�Hスプリングワッシャー
SUS304
�Iパネルパッキン
NONASBESTOS
�Jパッキンワッシャー
SUS316
�Kパネルナット
SUS316
�Lフロントフェルール
SUS316
�Mバックフェルール
SUS316
�N袋ナット
SUS316

商品仕様

最高使用圧力(MPa)
25.5(38℃)
使用温度範囲(℃)
-20~150
タイプ
ミリサイズチューブ

【特長】

高圧ガス認定品として安全設計をしております。
ハンドルは操作しやすい滑らかな形状です。
ハンドルには、水抜き穴があいている為、屋外での使用時に雨水等がたまることがありません。
ハンドルコルクは軽くコンパクトな設計です。

【注意事項】

最高使用圧力は使用条件により変化致します。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SNVT-□M-H 高圧ニードルバルブ(ダブルフェルールタイプ)ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
H 全開(mm)
D1(mm)
D2 オリフィス径(mm)
D3 パネル取付穴径(mm)
(L) 組込長さ(mm)
L1(mm)
L2 本体長さ(mm)
参考標準価格
数量
1128834
SNVT-6M-H
6
69
55
4
18
65.2
34
50
28,290円
1128835
SNVT-8M-H
8
69
55
5
18
65.4
32.6
50
30,170円
1128832
SNVT-10M-H
10
78
65
5.5
22
68.4
34
53
32,040円
1128833
SNVT-12M-H
12
78
65
5.5
22
75.4
29.2
54.6
35,810円
