メーカー名：三興マテリアルサプライ　株式会社

SPR フィメールコネクター ミリチューブ テーパーネジタイプ

SPR フィメールコネクター ミリチューブ テーパーネジタイプ
画像が拡大します
SPR フィメールコネクター ミリチューブ テーパーネジタイプ

材質

本体
JIS H3250､C3604またはC3771､Niメッキ付
ナット
JIS H3250､C3604､Niメッキ付
リング
JIS H3250､C3604
樹脂リング
ナイロン
インサート
JIS H3250､C3604､Niメッキ付

商品仕様

使用温度範囲
-45~150℃
適用チューブ
●銅管 JIS H3300 C1020T､C1220T 質別0~1/2H
●樹脂管 ナイロン､ポリウレタン等のチューブ
●外径精度±0.1mm
●シームレスチューブ
●肉厚1mm以上
●チューブ表面(特に継手に差し込まれる部分)に傷の無いもの
●チューブは扁平でないもの
●チューブの曲げは､チューブベンダーを使用することを推奨いたします｡

【特長】

リング（そろばん玉）に依る接続の為、管部に何等の加工を要しません。
締付けは袋ナットによる接続の為、特殊工具や火気、接合剤等を要しません。
使用後も点検、模様替えのための取外し、再取付けが簡単に出来ます。
継手にニッケルメッキが施してあり、耐蝕性が十分であると共に外観上美麗です。
外径寸法が小型で軽量のためスペースが最小限に出来ます。
油、水、空気等に使用できます。すなわち銅と黄銅を腐食しない流体ならばなんでも使用できるということです。
圧力は内面圧力により、リングが完全に管と密着するため、相当な圧力（２．９４ＭＰａ）まで耐えられます。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SPR フィメールコネクター ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

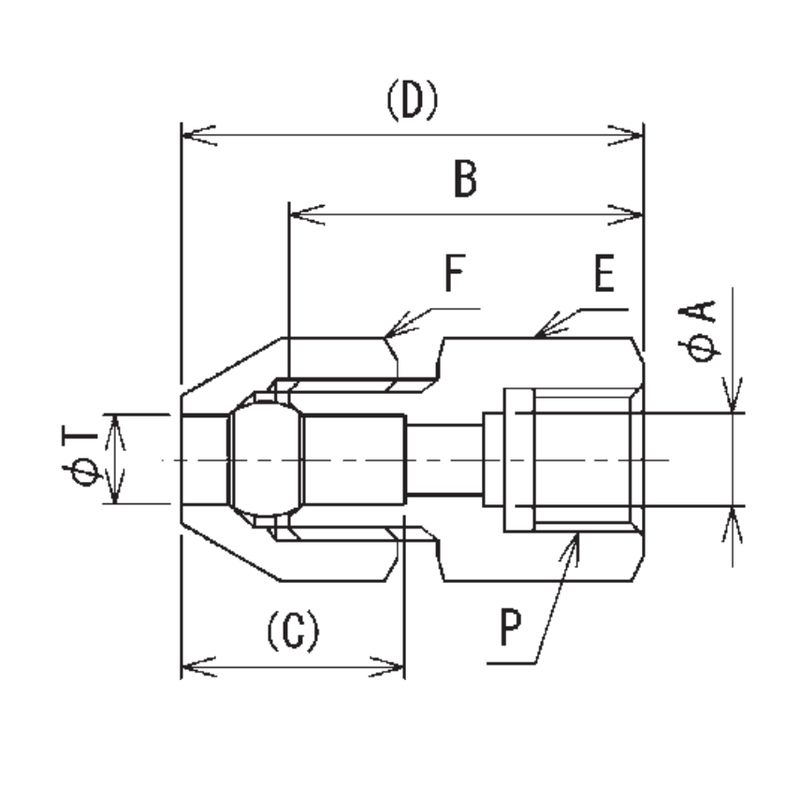

発注コード
品番
サイズ
A(mm)
B 本体長さ(mm)
C 差込深さ(mm)
D 組込長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
G(mm)
参考標準価格
数量
1128876
SPR-10M-4GC
10xG1/4
5.5
28
20.5
39.5
17
17
11
1,150円
1128877
SPR-10M-4RC
10xRC1/4
8
28
20.5
39.5
17
17
1,150円
1128878
SPR-10M-6GC
10xG3/8
6
32
20.5
43.5
21
17
14
1,520円
1128879
SPR-10M-6RC
10xRC3/8
8
32
20.5
43.5
21
17
1,520円
1128880
SPR-10M-8GC
10xG1/2
6
34
20.5
45.5
26
17
16
1,920円
1128881
SPR-10M-8RC
10xRC1/2
8
34
20.5
45.5
26
17
1,920円
1128883
SPR-12M-4GC
12xG1/4
5.5
28
20.5
39.5
19
19
11
1,450円
1128884
SPR-12M-4RC
12xRC1/4
8
28
20.5
39.5
19
19
1,450円
1128885
SPR-12M-6GC
12xG3/8
6
32
20.5
43.5
21
19
14
1,760円
1128886
SPR-12M-6RC
12xRC3/8
10
32
20.5
43.5
21
19
1,760円
1128887
SPR-12M-8GC
12xG1/2
6
34
20.5
45.5
26
19
16
2,290円
1128888
SPR-12M-8RC
12xRC1/2
10
34
20.5
45.5
26
19
2,290円
1128890
SPR-6M-2RC
6xRC1/8
5
24
17.5
34.5
14
14
640円
1128891
SPR-6M-4GC
6xG1/4
5.5
25
17.5
35.5
17
14
11
710円
1128892
SPR-6M-4RC
6xRC1/4
5
25
17.5
35.5
17
14
710円
1128893
SPR-6M-6GC
6xG3/8
5.5
29
17.5
39.5
21
14
14
870円
1128894
SPR-6M-6RC
6xRC3/8
5
29
17.5
39.5
21
14
870円
1128895
SPR-6M-8GC
6xG1/2
5.5
31
17.5
41.5
26
14
16
1,150円
1128896
SPR-6M-8RC
6xRC1/2
5
31
17.5
41.5
26
14
1,150円
1128898
SPR-8M-2RC
8xRC1/8
6
24
17.5
34.5
14
14
710円
1128899
SPR-8M-4GC
8xG1/4
5.5
25
17.5
35.5
17
14
11
730円
1128900
SPR-8M-4RC
8xRC1/4
6
25
17.5
35.5
17
14
730円
1128901
SPR-8M-6GC
8xG3/8
5.5
29
17.5
39.5
21
14
14
920円
1128902
SPR-8M-6RC
8xRC3/8
6
29
17.5
39.5
21
14
920円
1128903
SPR-8M-8GC
8xG1/2
5.5
31
17.5
41.5
26
14
16
1,340円
1128904
SPR-8M-8RC
8xRC1/2
6
31
17.5
41.5
26
14
1,340円
