メーカー名:三興マテリアルサプライ 株式会社

STC-□M-0 ユニオンティー ミリチューブ

材質

本体
JIS H3250 C3604またはC3771 Niメッキ付
アダプタ アダプタナット
JIS H3250 C3604 Niメッキ付
リングー1
JIS H3250 C3604
リングー2
樹脂(ポリエチレン)

商品仕様

最高使用圧力(MPa)
2.94(30kgf/cm2)
使用温度範囲(℃)
-10~60
適用チューブ
銅管 JIS H3300 C1020T、C1220T 質別0~1/2H
外径精度±0.1mm
シームレスチューブ
肉厚1mm以上
チューブ表面(特に継手に差し込まれる部分)に傷の無いもの
チューブは扁平でないもの
タイプ
ミリサイズチューブ用

【特長】

ビニール被覆付銅管(コントロール銅管)用のダブルナットタイプの継手です。
銅チューブ部分とビニール部分を2つの別々のリングでシールする構造になっており、黄銅製リングで銅管を漏れなく接続し、樹脂リングで外界から侵入してくれる水やチリ、ホコリなどの腐食の原因となる物質から銅管を守るという2つの機能を持った継手です。

【注意事項】

製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

STC-□M-0 ユニオンティー ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

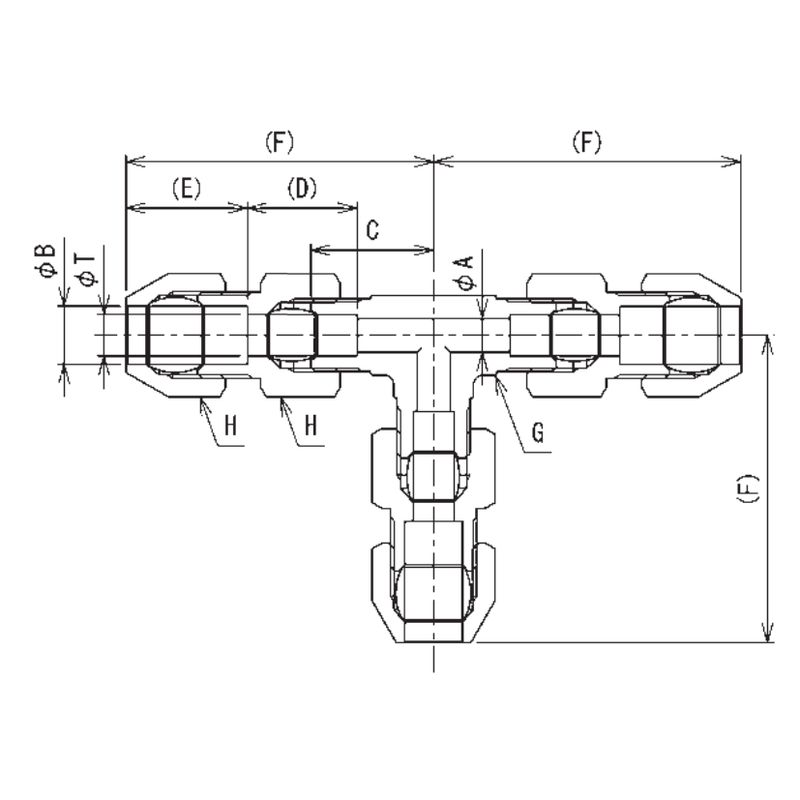

発注コード
品番
サイズ
A 最小穴径(mm)
B(mm)
C 本体長さ(mm)
D 差込深さ(mm)
E 差込深さ(mm)
F 組込長さ(mm)
G 二面幅(mm)
参考標準価格
数量
1129072
STC-6M-0
6
5
8.6
18.5
16.5
18
46
14
3,510円
1129073
STC-8M-0
8
6
10.7
18.5
16.5
18.5
46.5
14
3,960円
1129071
STC-10M-0
10
8
12.8
23
18.5
20.5
53
16
6,560円
