メーカー名：三興マテリアルサプライ　株式会社

STW-0 ユニオンティー ミリチューブ

STW-0 ユニオンティー ミリチューブ
画像が拡大します
STW-0 ユニオンティー ミリチューブ

材質

本体
SUS316

商品仕様

最高使用圧力
25.5MPa
使用温度範囲
-196~360℃
仕様
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

STW-0 ユニオンティー ミリチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

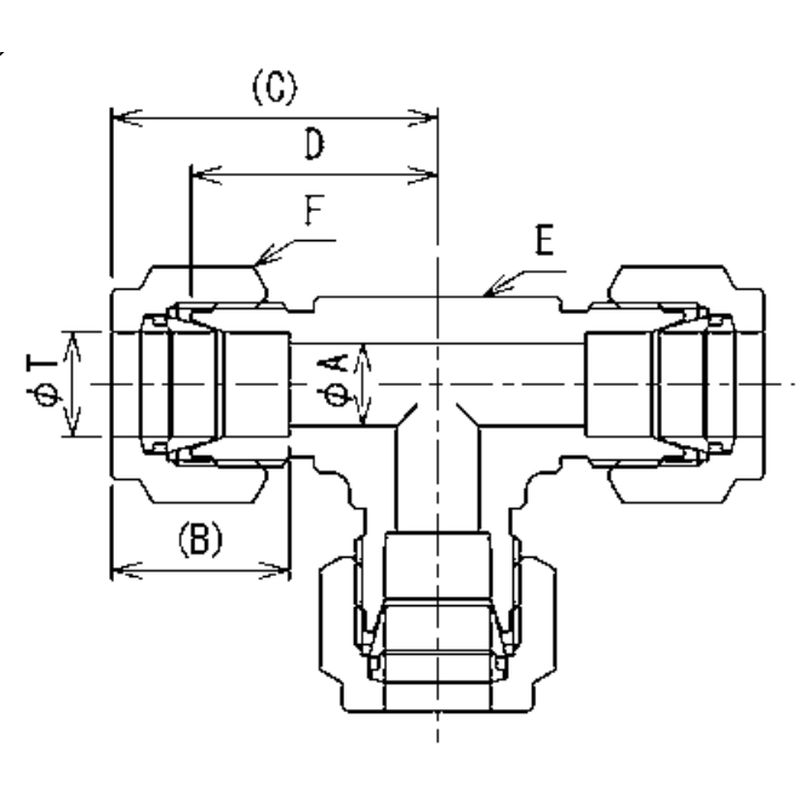

サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 二面幅(mm)
F 六角対辺(mm)
参考標準価格
数量
1129106
STW-10M-0
10
8
17.2
31.6
23.9
17.5
19
7,550円
1129113
STW-12M-0
12
10
23.1
36.3
25.9
20.6
22
10,500円
1129123
STW-15M-0
15
12
23.3
37.6
27
24
27
17,310円
1129124
STW-16M-0
16
13
24.9
37.6
27
24
27
17,310円
1129126
STW-3M-0
3
2.4
13
23
16.3
12.7
12
6,140円
1129128
STW-4M-0
4
3
13.7
23.9
17.2
12.7
12
6,140円
1129130
STW-6M-0
6
4.5
15.6
27.2
19.6
12.7
14
5,520円
1129140
STW-8M-0
8
6
16.4
30.1
22.4
15.9
15.8
6,750円
