メーカー名：三興マテリアルサプライ　株式会社

STW-R メールランティー ミリチューブ テーパーネジタイプ

STW-R メールランティー ミリチューブ テーパーネジタイプ
画像が拡大します
STW-R メールランティー ミリチューブ テーパーネジタイプ

材質

本体
SUS316

商品仕様

最高使用圧力
25.5MPa
使用温度範囲
-196~360℃
仕様
ミリサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

STW-R メールランティー ミリチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用

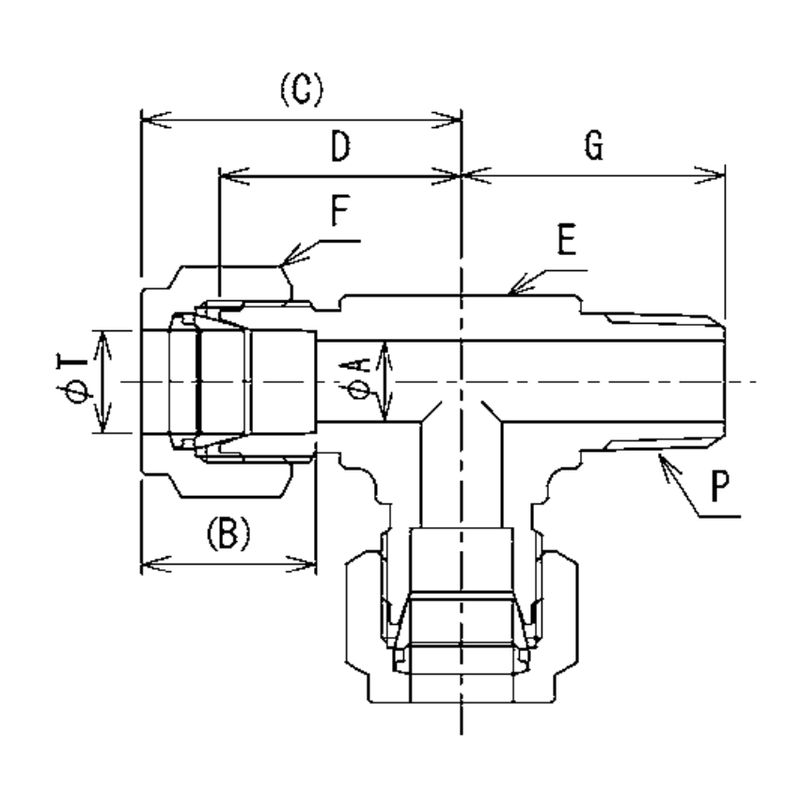

発注コード
品番
サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 二面幅(mm)
F 六角対辺(mm)
G(mm)
参考標準価格
数量
1129109
STW-10M-4R-R
10xR1/4
7.5
17.2
31.6
23.9
17.5
19
26.2
7,440円
1129112
STW-10M-6R-R
10xR3/8
8
17.2
31.6
23.9
17.5
19
26.2
8,190円
1129116
STW-12M-4R-R
12xR1/4
7.5
23.1
36.3
25.9
20.6
22
28.2
9,680円
1129119
STW-12M-6R-R
12xR3/8
10
23.1
36.3
25.9
20.6
22
28.2
9,680円
1129122
STW-12M-8R-R
12xR1/2
10
23.1
36.3
25.9
20.6
22
33
11,610円
1129133
STW-6M-2R-R
6xR1/8
4.5
15.6
27.2
19.6
12.7
14
18.8
5,630円
1129136
STW-6M-4R-R
6xR1/4
4.5
15.6
27.2
19.6
12.7
14
23.4
6,200円
1129138
STW-6M-6R-R
6xR3/8
4.5
15.6
30
22.4
17.5
14
26.2
6,370円
1129142
STW-8M-2R-R
8xR1/8
5
16.4
30.1
22.4
15.9
15.8
20.8
7,010円
1129145
STW-8M-4R-R
8xR1/4
6
16.4
30.1
22.4
15.9
15.8
25.4
7,010円
1129147
STW-8M-6R-R
8xR3/8
6
16.4
30.8
23.1
17.5
15.8
26.2
7,780円
