メーカー名：三興マテリアルサプライ　株式会社

SVDW-□M-□R ミニチュアバルブ(低圧ニードルバルブ)ミリサイズチューブ

SVDW-□M-□R ミニチュアバルブ(低圧ニードルバルブ)ミリサイズチューブ
画像クリックで拡大表示

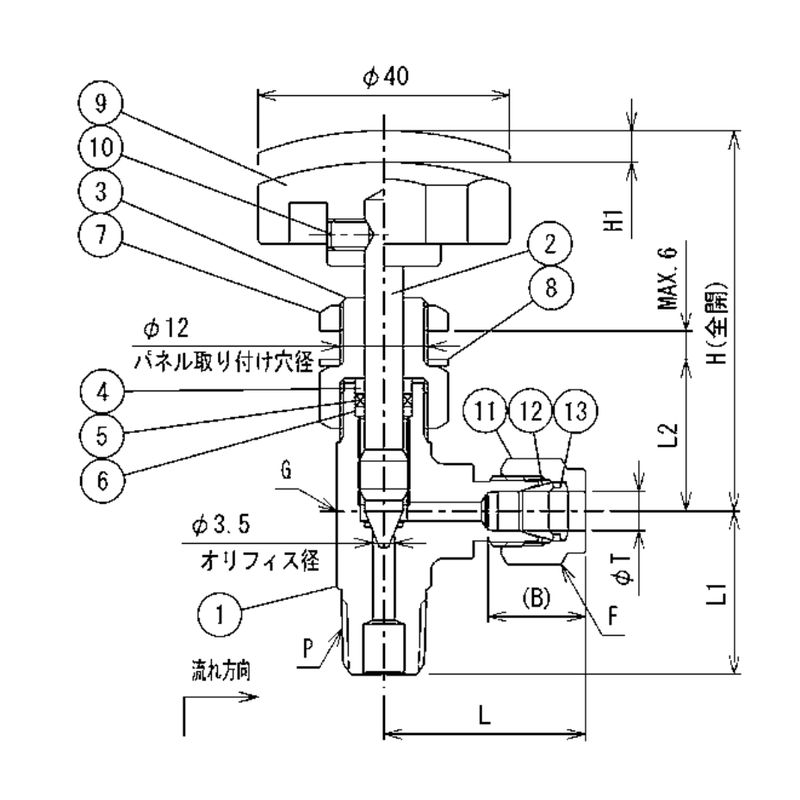

材質

①本体
SUSF316
②弁棒
SUS316
③グランドナット
SUS316
④グランド
SUS316
⑤グランドパッキン
PTFE
⑥パッキンワッシャー
SUS316
⑦パネルナット
SUS316
⑧パネルパッキン
ノンアスシート
⑨ハンドル車
ADC12
⑩六角穴付止めネジ
ステンレス鋼
⑪ナット
SUS316
⑫フロントフェルール
SUS316
⑬バックフェルール
SUS316

商品仕様

最高使用圧力(MPa)
2.94(38℃)
使用温度範囲(℃)
-20~150
タイプ
ミリサイズチューブ用
ハンドル色
黒(標準)

【特長】

ハンドルトルクは、軽くコンパクトな設計です。

【注意事項】

最高使用圧力は使用条件により変化致します。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SVDW-□M-□R ミニチュアバルブ(低圧ニードルバルブ)ミリサイズチューブ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
L 組込長さ(mm)
L1 本体長さ(mm)
L2 本体長さ(mm)
B 差込深さ(mm)
F 六角対辺(mm)
G 二面幅(mm)
H 全開(mm)
参考標準価格
数量
1129356
SVDW-6M-2R
6 x R1/8
30.6
23.0
24.0
15.6
14.0
17.5
61.0
15,150円
1129357
SVDW-6M-4R
6 x R1/4
30.6
25.5
24.0
15.6
14.0
17.5
61.0
15,150円
1129358
SVDW-6M-6R
6 x R3/8
30.6
26.0
24.0
15.6
14.0
17.5
61.0
16,570円
1129359
SVDW-8M-2R
8 x R1/8
31.7
23.0
24.0
16.4
15.8
17.5
61.0
16,570円
1129360
SVDW-8M-4R
8 x R1/4
31.7
25.5
24.0
16.4
15.8
17.5
61.0
16,570円
1129361
SVDW-8M-6R
8 x R3/8
31.7
26.0
24.0
16.4
15.8
17.5
61.0
17,970円
1129352
SVDW-10M-4R
10 x R1/4
32.7
26.0
24.0
17.2
19.0
17.5
61.0
17,970円
1129353
SVDW-10M-6R
10 x R3/8
32.7
26.0
24.0
17.2
19.0
17.5
61.0
17,970円
1129354
SVDW-12M-4R
12 x R1/4
37.4
28.0
27.0
23.1
22.0
20.6
64.0
19,720円
1129355
SVDW-12M-6R
12 x R3/8
37.4
28.0
27.0
23.1
22.0
20.6
64.0
19,720円
