ホーム>バルブ>温度調整弁・ミキシングバルブ

メーカー名：スパイラックス･サーコリミテッド

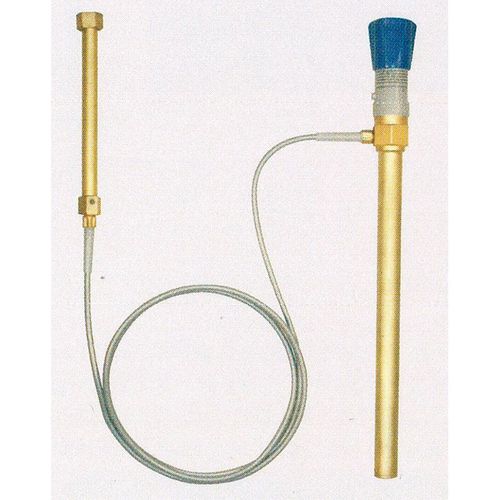

KA33-SA121 油圧式サーモ･アクチュエータ+鋳鉄製温調弁

KA33-SA121 油圧式サーモ･アクチュエータ+鋳鉄製温調弁
画像クリックで拡大表示

材質

本体
(温調弁)
鋳鉄
ボンネット
(温調弁)
鋳鉄
バルブヘッド
(温調弁)
ステンレス鋼
バルブシートリング
(温調弁)
ステンレス鋼
バルブシートガスケット
(温調弁)
軟鋼(15A~25A)
補強黒鉛(32A~50A)
リターンスプリング
(温調弁)
ステンレス鋼
ステム
(温調弁)
黄銅
ボンネットガスケット
(温調弁)
補強黒鉛
センサー
真鍮
アクチュエータ
真鍮
リード管
鋼にPVC被膜コーティング
調整部
ポリプロピレン

商品仕様

接続
フランジ
温調弁タイプ
通常開弁型
温度調整範囲(℃)
(アクチュエーター)
1:-15~50
2:40~105
3:95~160
本体設計定格
PN25
最高設計温度(℃)
1.6MPag@120℃
最高設計温度(℃)
220@1.38MPaG
最低設計温度(℃)
-10
最高使用温度(℃)
220
最低使用温度(℃)
0
本体耐圧試験圧力
(水圧)(MPaG)
2.4MPa

【特長】

ＫＡ型および ＫＢ型シリーズの2方弁は、スパイラックス・サーコのSA型油圧式サーモアクチュエータと組み合わせて使用され、自力式の温度制御弁として使用します。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

KA33-SA121 油圧式サーモ･アクチュエータ+鋳鉄製温調弁
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
ﾚﾝｼﾞ

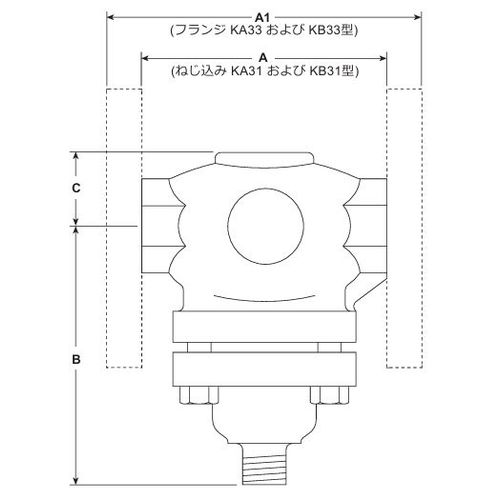

A1(mm)
(温調弁)
B(mm)
(温調弁)
C(mm)
(温調弁)
ﾘｰﾄﾞ(m)
最高差圧
(MPaG)
Kv値
参考標準価格
数量
1317949
KA33-SA121-T50-2m
15A
1
130
105
42
2
1.30
2.90
－
1317947
KA33-SA121-T50-2m
20A
1
150
105
38
2
1.03
4.64
－
1317946
KA33-SA121-T50-2m
25A
1
160
107
51
2
0.45
9.80
－
1317945
KA33-SA121-T50-2m
32A
1
180
110
-
2
0.30
16.48
－
1317948
KA33-SA121-T50-2m
40A
1
200
110
-
2
0.20
23.70
－
1317950
KA33-SA121-T50-2m
50A
1
230
110
-
2
0.15
34.00
－
1317954
KA33-SA121-T50-4m
15A
1
130
105
42
4
1.30
2.90
－
1317955
KA33-SA121-T50-4m
20A
1
150
105
38
4
1.03
4.64
－
1317951
KA33-SA121-T50-4m
25A
1
160
107
51
4
0.45
9.80
－
1317953
KA33-SA121-T50-4m
32A
1
180
110
-
4
0.30
16.48
－
1317952
KA33-SA121-T50-4m
40A
1
200
110
-
4
0.20
23.70
－
1317956
KA33-SA121-T50-4m
50A
1
230
110
-
4
0.15
34.00
－
1317922
KA33-SA121-T105-2m
15A
2
130
105
42
2
1.30
2.90
－
1317923
KA33-SA121-T105-2m
20A
2
150
105
38
2
1.03
4.64
－
1317924
KA33-SA121-T105-2m
25A
2
160
107
51
2
0.45
9.80
－
1317921
KA33-SA121-T105-2m
32A
2
180
110
-
2
0.30
16.48
－
1317925
KA33-SA121-T105-2m
40A
2
200
110
-
2
0.20
23.70
－
1317926
KA33-SA121-T105-2m
50A
2
230
110
-
2
0.15
34.00
－
1317929
KA33-SA121-T105-4m
15A
2
130
105
42
4
1.30
2.90
－
1317932
KA33-SA121-T105-4m
20A
2
150
105
38
4
1.03
4.64
－
1317927
KA33-SA121-T105-4m
25A
2
160
107
51
4
0.45
9.80
－
1317930
KA33-SA121-T105-4m
32A
2
180
110
-
4
0.30
16.48
－
1317928
KA33-SA121-T105-4m
40A
2
200
110
-
4
0.20
23.70
－
1317931
KA33-SA121-T105-4m
50A
2
230
110
-
4
0.15
34.00
－
1317938
KA33-SA121-T160-2m
15A
3
130
105
42
2
1.30
2.90
－
1317935
KA33-SA121-T160-2m
20A
3
150
105
38
2
1.03
4.64
－
1317934
KA33-SA121-T160-2m
25A
3
160
107
51
2
0.45
9.80
－
1317936
KA33-SA121-T160-2m
32A
3
180
110
-
2
0.30
16.48
－
1317937
KA33-SA121-T160-2m
40A
3
200
110
-
2
0.20
23.70
－
1317933
KA33-SA121-T160-2m
50A
3
230
110
-
2
0.15
34.00
－
1317942
KA33-SA121-T160-4m
15A
3
130
105
42
4
1.30
2.90
－
1317944
KA33-SA121-T160-4m
20A
3
150
105
38
4
1.03
4.64
－
1317939
KA33-SA121-T160-4m
25A
3
160
107
51
4
0.45
9.80
－
1317940
KA33-SA121-T160-4m
32A
3
180
110
-
4
0.30
16.48
－
1317943
KA33-SA121-T160-4m
40A
3
200
110
-
4
0.20
23.70
－
1317941
KA33-SA121-T160-4m
50A
3
230
110
-
4
0.15
34.00
－
