材質

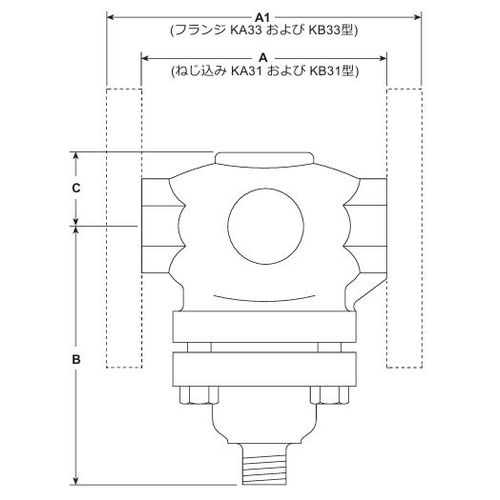

本体
(温調弁)

鋳鉄

ボンネット
(温調弁)

鋳鉄

バルブヘッド
(温調弁)

ステンレス鋼

バルブシートリング
(温調弁)

ステンレス鋼

バルブシートガスケット
(温調弁)

軟鋼(15A~25A)
補強黒鉛(32A~50A)

ステム
(温調弁)

黄銅

ボンネットガスケット
(温調弁)

補強黒鉛

ボンネットスタッド
(温調弁)

炭素鋼

ボンネットナット
(温調弁)

炭素鋼

ベローズ
(温調弁)

リン青銅

ベローズガスケット
(温調弁)

補強黒鉛

ボンネットブッシュ
(温調弁)

黄銅

プランジャー
(温調弁)

黄銅

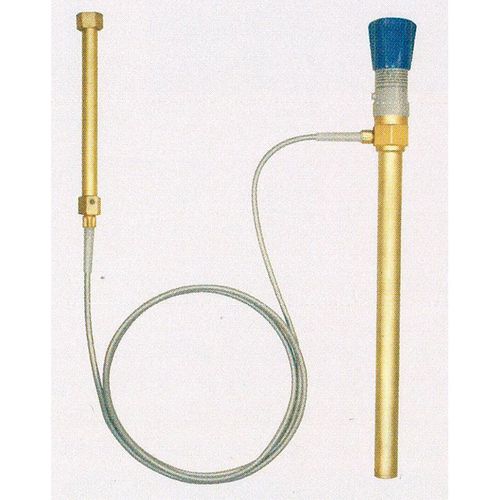

センサー

真鍮

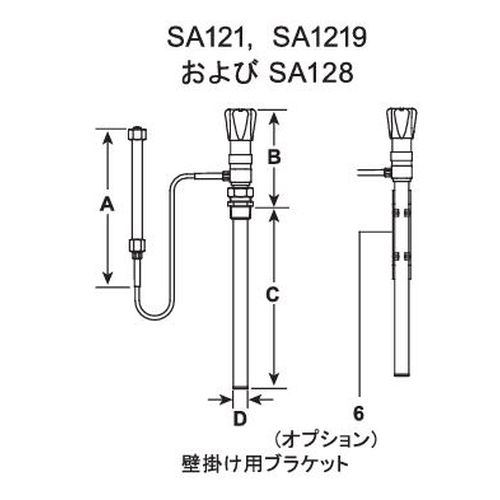

アクチュエータ

真鍮

リード管

鋼にPVC被膜コーティング

商品仕様

接続

ねじ込み

温調弁タイプ

通常開弁型

温度調整範囲(℃)
(アクチュエーター)

1:-15~50
2:40~105
3:95~160

本体設計定格

PN25

最高設計温度(℃)

1.6MPag@120℃

最高設計温度(℃)

220@1.38MPaG

最低設計温度(℃)

-10

最高使用温度(℃)

220

最低使用温度(℃)

0

本体耐圧試験圧力
(水圧)(MPaG)

2.4MPa
