メーカー名：スパイラックス･サーコリミテッド

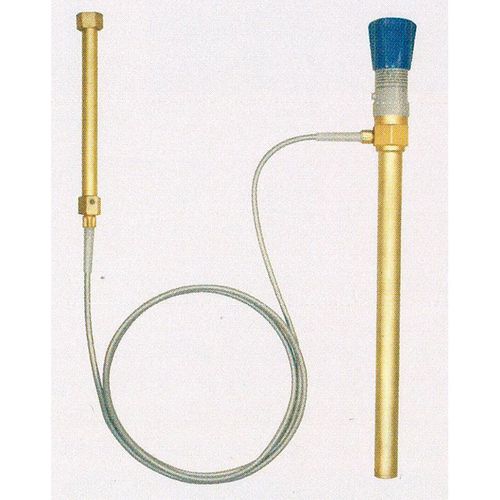

SBRA-SA121 油圧式サーモ･アクチュエータ+2方温調弁

SBRA-SA121 油圧式サーモ･アクチュエータ+2方温調弁
画像クリックで拡大表示

材質

本体(温調弁)
青銅
バルブ･プラグ
(温調弁)
ステンレス鋼
バルブ･シート･リング
(温調弁)
ステンレス鋼
バルブ･シート･ガスケット
(温調弁)
鋼
リターン･スプリング
(温調弁)
ステンレス鋼
ステム
(温調弁)
真鍮
ボンネット(温調弁)
真鍮
ボンネット･ガスケット
(温調弁)
補強黒鉛
アクチュエータ
真鍮
リード管
鋼にPVC被膜コーティング
調整部
ポリプロピレン

商品仕様

2方温調弁タイプ
通常閉弁型/単座弁
温度調整範囲(℃)
(アクチュエーター)
1:-15~50
2:40~105
3:95~160
本体設計定格
PN25
最高設計温度(℃)
2.5MPag@120℃
最高設計温度(℃)
232
最低設計温度(℃)
-10
最高使用温度(℃)
232
最低使用温度(℃)
0
本体耐圧試験圧力
(水圧)(MPaG)
3.8

【特長】

油圧式サーモ・アクチュエーターと組み合わせて使用することで自力方式の温度制御を行います。

【注意事項】

バルブ内部に全閉時の作動不具合防止のため一次側から二次側に貫通するスリーブ穴（ブリード穴）が開いています。そのため、全閉時に漏れを生じますので、予めご了承ください。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SBRA-SA121 油圧式サーモ･アクチュエータ+2方温調弁
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
ﾚﾝｼﾞ

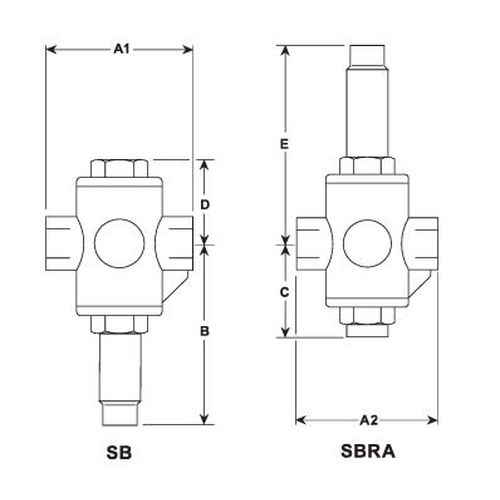

A2(mm)
(温調弁)
C(mm)
(温調弁)
E(mm)
(温調弁)
ﾘｰﾄﾞ(m)
Kv値
最高差圧
(MPaG)
参考標準価格
数量
1318294
SBRA-SA121-T50-2m
15A
1
79
66
95
2
2.58
1.20
－
1318293
SBRA-SA121-T50-2m
20A
1
79
66
95
2
3.86
0.70
－
1318295
SBRA-SA121-T50-2m
25A
1
79
66
95
2
6.80
0.47
－
1318297
SBRA-SA121-T50-4m
15A
1
79
66
95
4
2.58
1.20
－
1318296
SBRA-SA121-T50-4m
20A
1
79
66
95
4
3.86
0.70
－
1318298
SBRA-SA121-T50-4m
25A
1
79
66
95
4
6.80
0.47
－
1318282
SBRA-SA121-T105-2m
15A
2
79
66
95
2
2.58
1.20
－
1318283
SBRA-SA121-T105-2m
20A
2
79
66
95
2
3.86
0.70
－
1318281
SBRA-SA121-T105-2m
25A
2
79
66
95
2
6.80
0.47
－
1318285
SBRA-SA121-T105-4m
15A
2
79
66
95
4
2.58
1.20
－
1318286
SBRA-SA121-T105-4m
20A
2
79
66
95
4
3.86
0.70
－
1318284
SBRA-SA121-T105-4m
25A
2
79
66
95
4
6.80
0.47
－
1318289
SBRA-SA121-T160-2m
15A
3
79
66
95
2
2.58
1.20
－
1318288
SBRA-SA121-T160-2m
20A
3
79
66
95
2
3.86
0.70
－
1318287
SBRA-SA121-T160-2m
25A
3
79
66
95
2
6.80
0.47
－
1318291
SBRA-SA121-T160-4m
15A
3
79
66
95
4
2.58
1.20
－
1318290
SBRA-SA121-T160-4m
20A
3
79
66
95
4
3.86
0.70
－
1318292
SBRA-SA121-T160-4m
25A
3
79
66
95
4
6.80
0.47
－
