メーカー名:スパイラックス・サーコリミテッド

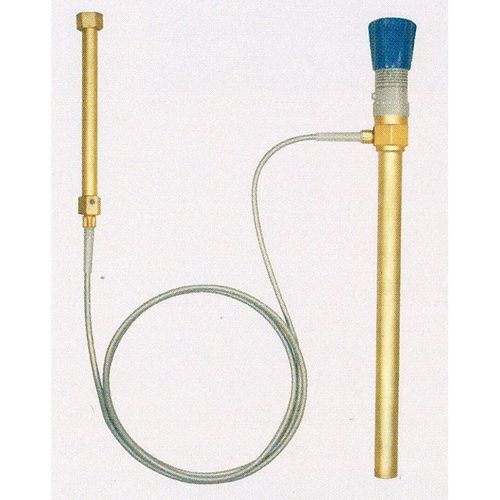

TW-SA121 油圧式サーモ・アクチュエータ+分流混合兼用3方制御弁

材質

本体
(温調弁)
青銅
ピストン
(温調弁)
青銅
ピストン・シール・リング
(温調弁)
テフロンコーティング付バイトン
ステム
(温調弁)
真ちゅう
リターン・スプリング
(温調弁)
ステンレス鋼
リターン・スプリング・カバー
(温調弁)
真ちゅう
ボンネット
(温調弁)
青銅
ボンネット・ガスケット
(温調弁)
ニッケル補強黒鉛

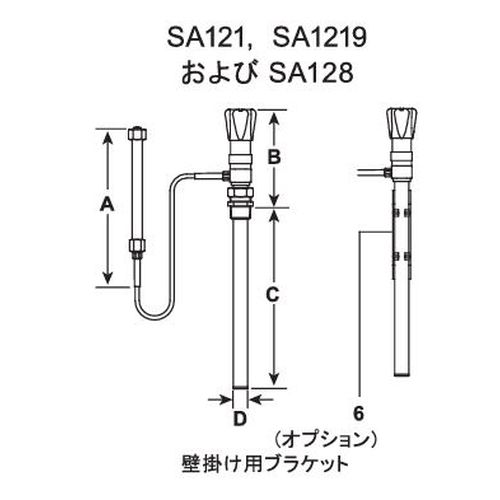

アクチュエータ
真鍮
リード管
鋼にPVC被膜コーティング
調整部
ポリプロピレン

商品仕様

温調弁タイプ
青銅製制御弁
温度調整範囲(℃)
(アクチュエーター)
1:-15~50
2:40~105
3:95~160
本体設計定格
PN25
最高設計圧力(MPa)
2.5MPaG
最高設計温度(℃)
200
最低設計温度(℃)
-90
最高使用温度(℃)
200
最低使用温度(℃)
-20
最高差圧(MPa)
0.34
最高テスト圧力(MPa)
3.75
漏洩率定格
KV値の1%

【特長】

TW型は液体用(海水を含む)の自力式3方制御弁で、混合あるいは分流の用途に使用します。SA型制御システムと組み合わせて使用し、自力式温度制御を行ないます。
EL3500型またはEL7200型電動アクチュエーター、温度トランスミッターおよびコントローラーと組み合わせて、電動温度制御弁として使用することができます。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

TW-SA121 油圧式サーモ・アクチュエータ+分流混合兼用3方制御弁
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
レンジ

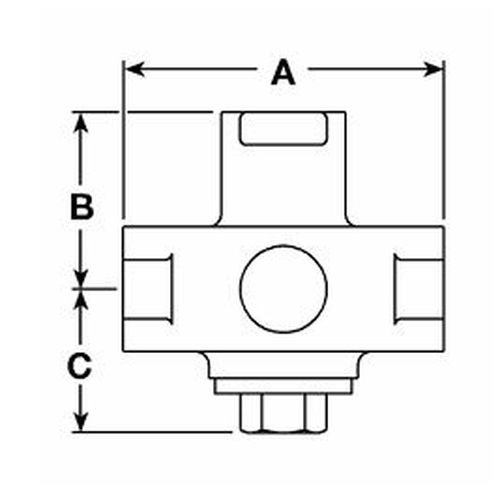

A(mm)
B(mm)
C(mm)
リード(m)
Kv値
参考標準価格
数量
1318402
TW-SA121-T50-2m
20A
1
97
54
58
2
4.64
1318400
TW-SA121-T50-2m
25A
1
114
57
61
2
8.96
1318401
TW-SA121-T50-2m
40A
1
151
70
76
2
20.29
1318403
TW-SA121-T50-4m
20A
1
97
54
58
4
4.64
1318404
TW-SA121-T50-4m
25A
1
114
57
61
4
8.96
1318405
TW-SA121-T50-4m
40A
1
151
70
76
4
20.29
1318389
TW-SA121-T105-2m
20A
2
97
54
58
2
4.64
1318390
TW-SA121-T105-2m
25A
2
114
57
61
2
8.96
1318388
TW-SA121-T105-2m
40A
2
151
70
76
2
20.29
1318391
TW-SA121-T105-4m
20A
2
97
54
58
4
4.64
1318393
TW-SA121-T105-4m
25A
2
114
57
61
4
8.96
1318392
TW-SA121-T105-4m
40A
2
151
70
76
4
20.29
1318394
TW-SA121-T160-2m
20A
3
97
54
58
2
4.64
1318395
TW-SA121-T160-2m
25A
3
114
57
61
2
8.96
1318396
TW-SA121-T160-2m
40A
3
151
70
76
2
20.29
1318398
TW-SA121-T160-4m
20A
3
97
54
58
4
4.64
1318399
TW-SA121-T160-4m
25A
3
114
57
61
4
8.96
1318397
TW-SA121-T160-4m
40A
3
151
70
76
4
20.29
