メーカー名:日本ヴィクトリック

W-1 ヴィクトリックジョント ショルダー形式 (SBR)

材質

ハウジング
FCD450-10他
塗装
フタル酸樹脂塗料
ボルト・ナット
S25C他
ゴムリング
SBR

商品仕様

常用圧力MPa(kgf/cm2)
1.0(10)
試験水圧MPa(kgf/cm2)
2.9(30)

【特長】

ショルダー形式の350mm以上を対象とした大口径用ヴィクトリックジョイントです。
パイプにショルダーカラー溶接を行い抜け止めとする型式です。
取り付け後に若干の可動性能を有しています。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

W-1 ヴィクトリックジョント ショルダー形式 (SBR)
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番

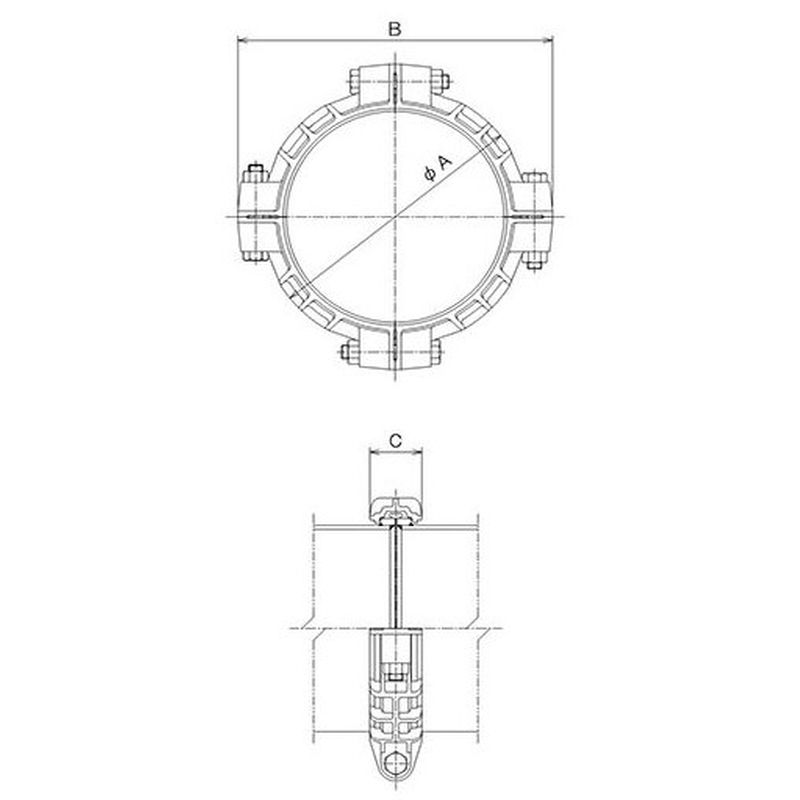

サイズ
A(mm)
B(mm)
C(mm)
割数
ボルト
ボルト本数(本)
参考標準価格
数量
1465342
W-1-350A
350A
450
526
87
4
M24X150
4
お問合せ下さい
1465343
W-1-400A
400A
510
580
92
4
M24X150
4
お問合せ下さい
1465344
W-1-450A
450A
575
628
92
4
M24X150
4
お問合せ下さい
1465345
W-1-500A
500A
619
692
94
4
M24X150
4
お問合せ下さい
1465346
W-1-600A
600A
722
802
96
6
M24X150
6
お問合せ下さい
1465347
W-1-700A
700A
840
884
156
4
M24X165
8
お問合せ下さい
1465348
W-1-800A
800A
942
1012
204
4
M30X175
8
お問合せ下さい
1465349
W-1-900A
900A
1070
1114
204
4
M30X175
8
お問合せ下さい
