メーカー名：㈱ニチフ

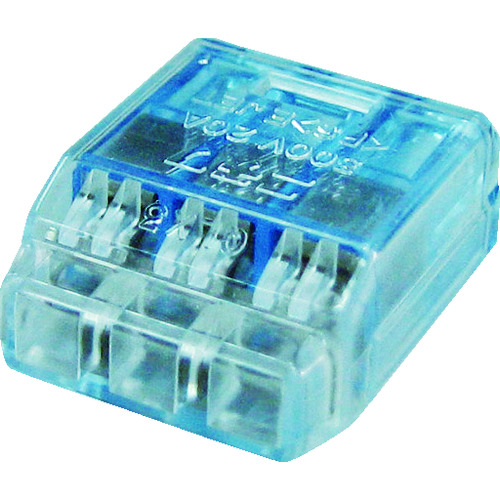

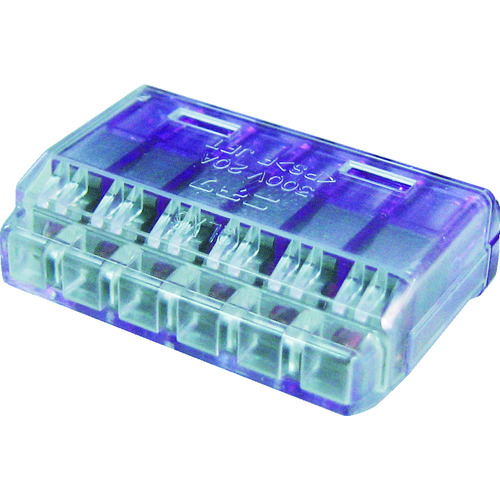

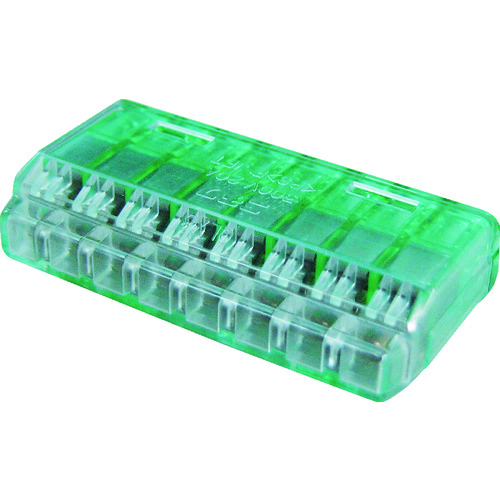

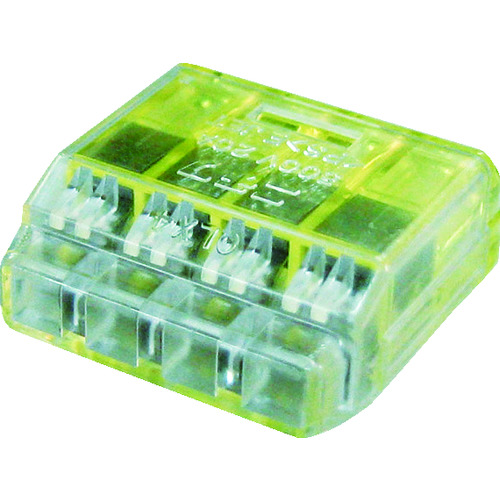

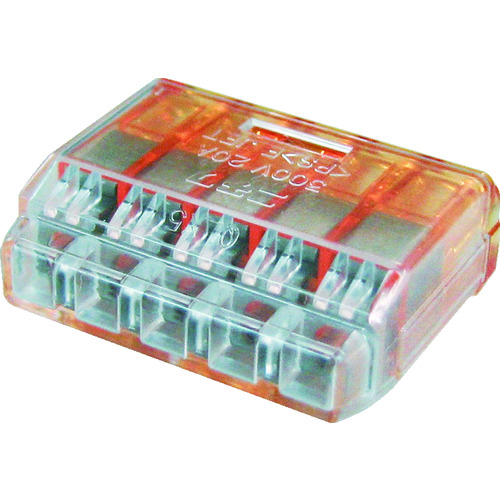

QLX クイックロック 差込形電線コネクタ

QLX クイックロック 差込形電線コネクタ
画像クリックで拡大表示

材質

スプリング
ステンレス鋼
導電板
無酸素銅
(すずめっき)
ハウジング
ポリカーボネート

商品仕様

用途
むいた線同士の結線に｡
定格
20A･300V

【特長】

独自の２点接触スプリング構造です。
透明カバーで結線が目視で確認できます。
ＪＩＳＣ２８１３（屋内配線用差込形電線コネクタ）適合品です。（認定検査機関：〈ＰＳ〉ＥＪＥＴ）

【注意事項】

電線の被覆をストリップゲージに合わせてストリップして下さい。
曲がった電線はまっすぐになおしてご使用下さい。
電線をまっすぐ奥まで差込み、目視確認して下さい。
差込不足は発熱の原因になります。
ボックスに納める際はコネクタいの電線挿入口近くで折り曲げないで下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

QLX クイックロック 差込形電線コネクタ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番
サイズ
入数(個)
色
極数
ﾀﾃ(mm)
ﾖｺ(mm)
ﾀｶｻ(mm)
入数
大
小
参考標準価格
数量
1545985
QLX2
-
50
赤透明
2
20.5
11.6
9.1
30
－
お問合せ下さい
1545986
QLX3
-
50
青透明
3
20.5
16.2
9.1
20
－
お問合せ下さい
2175418
QLX4
-
50
黄透明
4
20.5
20.8
9.1
20
－
お問合せ下さい
2175419
QLX5
-
50
橙透明
5
20.5
25.4
9.1
45
－
お問合せ下さい
2175420
QLX6
-
20
紫透明
6
20.5
30.0
9.1
30
－
お問合せ下さい
2175421
QLX8
-
20
緑透明
8
20.5
39.2
9.1
20
－
お問合せ下さい
