メーカー名：三興マテリアルサプライ

SPW-□C-□RC フィメールコネクター インチサイズチューブ テーパーネジタイプ

SPW-□C-□RC フィメールコネクター インチサイズチューブ テーパーネジタイプ
画像クリックで拡大表示

材質

本体
SUS316

商品仕様

最高使用圧力(MPa)
25.5
使用温度範囲(℃)
-196~360
タイプ
テーパーネジタイプ
インチサイズチューブ用

【特長】

ダブルフェルールタイプはフロントフェルールとバックフェルールの２つのフェルールによりチューブをサポートし、高圧から真空の広い範囲で高気密性を保持する構造です。
ミリサイズはφ２ｍｍから２５ｍｍ、インチサイズは、φ１／１６ｉｎｃｈ〜φ１ｉｎｃｈ、鋼管サイズは６Ａ〜１５Ａまで、さまざまな規格のチューブ・パイプに適合する製品です。

【注意事項】

使用温度範囲は使用するチューブにより異なりますのでご注意ください。
製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。

お問い合わせこの商品について問い合わせ

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

SPW-□C-□RC フィメールコネクター インチサイズチューブ テーパーネジタイプ
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください

★★
マイオーダー
シート系用
発注コード
品番

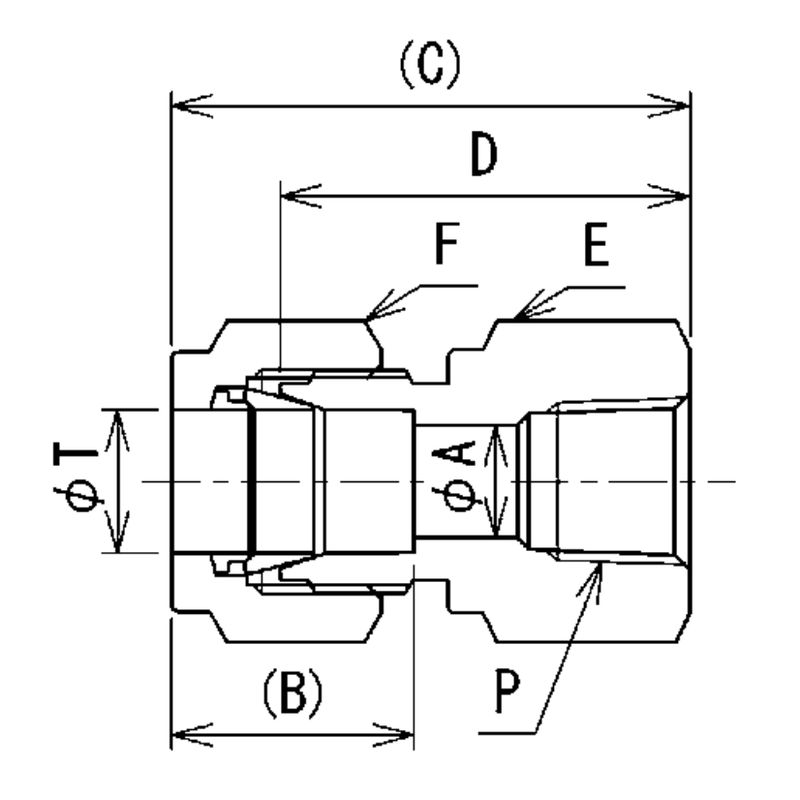

サイズ
A 最小穴径(mm)
B 差込深さ(mm)
C 組込長さ(mm)
D 本体長さ(mm)
E 六角対辺(mm)
F 六角対辺(mm)
参考標準価格
数量
2156441
SPW-4C-2RC
6.35(1/4") x Rc1/8
4.8
15.6
32.1
24.5
15.8
14
2,390円
2156442
SPW-4C-4RC
6.35(1/4") x Rc1/4
4.8
15.6
36.1
28.5
19
14
2,840円
2156443
SPW-4C-6RC
6.35(1/4") x Rc3/8
4.8
15.6
38.1
30.5
22
14
3,380円
2156444
SPW-4C-8RC
6.35(1/4") x Rc1/2
4.8
15.6
43.1
35.5
27
14
4,570円
2156445
SPW-6C-2RC
9.52(3/8") x Rc1/8
7.5
17.2
33.7
26
17.4
17.4
3,460円
2156446
SPW-6C-4RC
9.52(3/8") x Rc1/4
7.5
17.2
37.7
30
19
17.4
3,460円
1571909
SPW-6C-6RC
9.52(3/8") x Rc3/8
7.5
17.2
39.7
32
22
17.4
4,100円
2156447
SPW-6C-8RC
9.52(3/8") x Rc1/2
7.5
17.2
44.7
37
27
17.4
5,110円
2156448
SPW-8C-4RC
12.7(1/2") x Rc1/4
10.4
23.1
40.4
30
22
22
4,260円
2156449
SPW-8C-6RC
12.7(1/2") x Rc3/8
10.4
23.1
42.4
32
22
22
4,260円
1571910
SPW-8C-8RC
12.7(1/2") x Rc1/2
10.4
23.1
47.4
37
27
22
6,180円
