メーカー名:山本産業

CV-FS-20 超小型逆止弁 CV型 オスxメス 真鍮 シリコン クラッキング圧力20KPa

材質

本体
真鍮(C3604BD-F)
弁座
シリコン

商品仕様

使用圧力(MPa)
真空~3
クラッキング圧(KPa)
20
接続
オス(IE)xメス(OUT)
Oリング温度範囲(℃)
-60~250
使用流体
空気・真空・水・油・ガス・スチーム
用途
空油圧回路、計装化学プラント、集中潤滑装置、フルディクス、真空吸着装置、エアーバランサー、エアーポンプ、液ダレ防止

【特長】

インラインに使用しやすいコンパクトなニップル形式で一方向のみ流れ、逆方向には絶対漏らさない超小型チェックバルブ。
超小型で軽量、取付けに方向性なし。
Oリング方式のためリークゼロ(逆圧検査20KPa)。
低圧作動で長寿命。
Oリングの交換でオールマイティ。

【注意事項】

自己保持回路用ですので生産ライン又は大気放出等には使用しないで下さい。

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

CV-FS-20 超小型逆止弁 CV型 オスxメス 真鍮 シリコン クラッキング圧力20KPa
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用

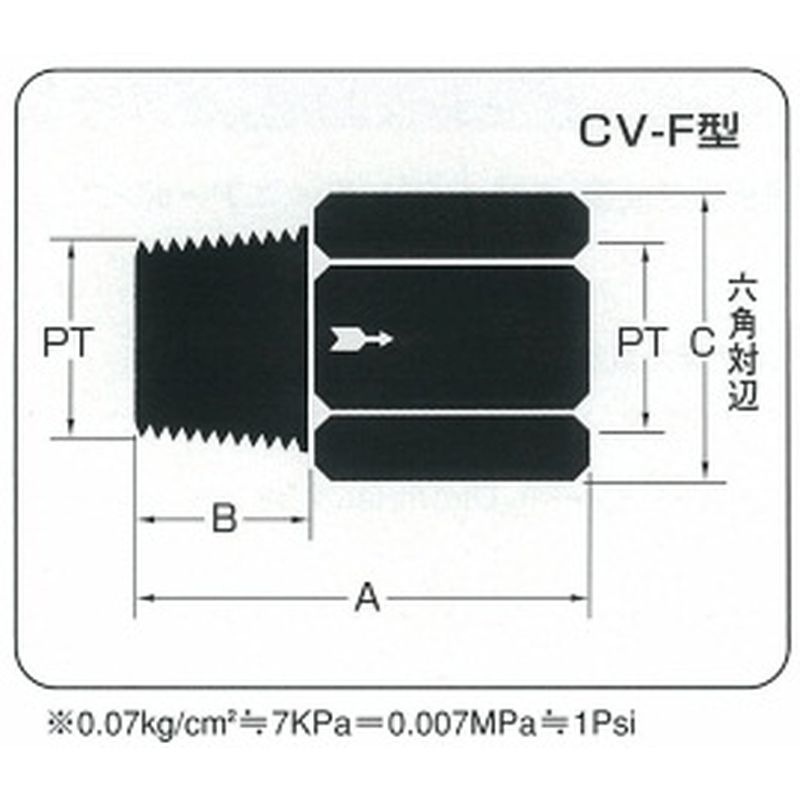

発注コード
品番
サイズ
A(mm)
B(mm)
C(mm)
オリフィスφ(mm)
参考標準価格
数量
1577218
CV-F1S-20
PT1/8
34
11
14
3.5
2,400円
1577219
CV-F2S-20
PT1/4
45
14
19
5.0
3,900円
1577220
CV-F3S-20
PT3/8
54
18
22
8.0
5,200円
