メーカー名:IBS

RAT□E-NO リリーフバルブ RAシリーズ〈低圧大気開放型〉【SUS316・EPDM・禁油処理】

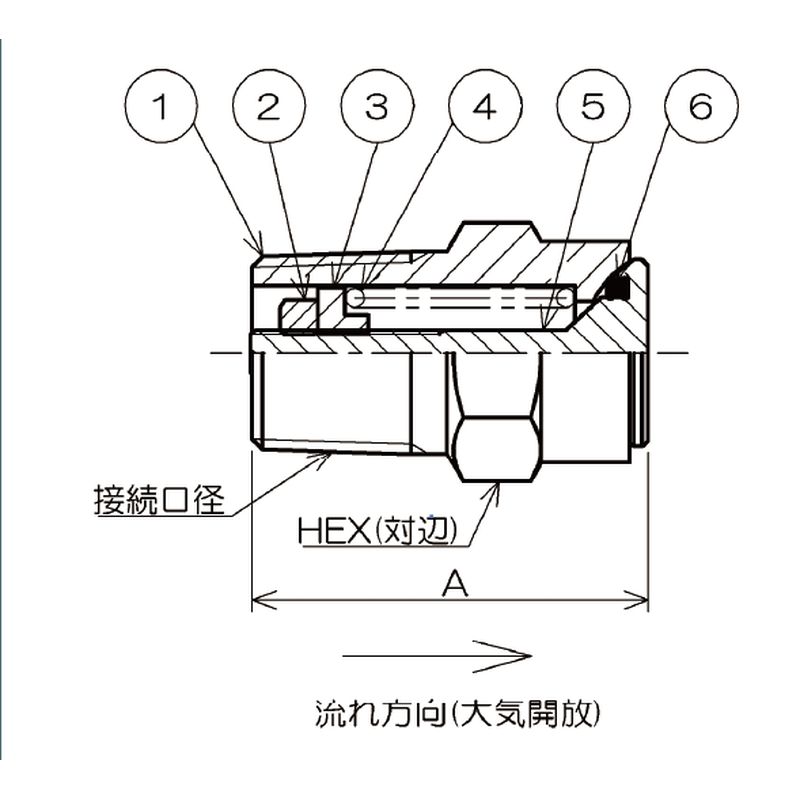

材質

@本体
SUS316
Eシール
EPDM
Aナット
SUS316L
Bガイド
SUS316orSUS316L
Cスプリング
SUS304orSUS316
Dポペット
SUS316

商品仕様

使用流体
接液部を腐食させない気体・液体
耐圧(MPa)
1.62
参考使用流体温度(℃)
-40~90
オプション
禁油処理

【特長】

高精度なクラッキング性能、高いシール性を実現
小型軽量設計でリリーフ時、大気開放可能な流体に最適
豊富な口径をラインナップ

【注意事項】

ご注文の際は注文メモへ「設定圧力」をご指示ください。
メーカーにてご指定のクラッキング圧力に調整して出荷します。
(10〜100kPa間は10kPa刻み、100kPa以上は50kPa刻みでご指定ください)
クラッキング圧力5kPa以下の場合、取付方向出口上向き限定

★チェックボックスはマイオーダーシート系登録用です

★サイズ展開は横スクロールをしてご確認ください

RAT□E-NO リリーフバルブ RAシリーズ〈低圧大気開放型〉【SUS316・EPDM・禁油処理】
数量を入力して 買い物かごに入れる

★チェックボックスはマイオーダーシート系登録用です

購入数量をご確認ください


マイオーダー
シート系用
発注コード
品番
サイズ
A(mm)
HEX(対辺)(mm)
クラッキング圧力範囲(kPa)
参考標準価格
数量
1691883
RAT1E-30-950-NO
1/8(6A)
25.5±2.0
13
30-950
お問合せ下さい
1691887
RAT1E-5-29-NO
1/8(6A)
25.5±2.0
13
5-29
お問合せ下さい
1691899
RAT2E-30-1000-NO
1/4(8A)
31.0±2.0
17
30-1000
お問合せ下さい
1691903
RAT2E-5-29-NO
1/4(8A)
31.0±2.0
17
5-29
お問合せ下さい
1691915
RAT3E-30-1000-NO
3/8(10A)
33.0±2.0
19
30-1000
お問合せ下さい
1691919
RAT3E-5-29-NO
3/8(10A)
33.0±2.0
19
5-29
お問合せ下さい
1691931
RAT4E-30-1000-NO
1/2(15A)
44.8±3.0
26
30-1000
お問合せ下さい
1691935
RAT4E-5-29-NO
1/2(15A)
44.8±3.0
26
5-29
お問合せ下さい
1691945
RAT6E-30-1000-NO
3/4(20A)
52.4±3.0
29
30-1000
お問合せ下さい
1691948
RAT6E-5-29-NO
3/4(20A)
52.4±3.0
29
5-29
お問合せ下さい
1691957
RAT8E-30-1000-NO
1(25A)
72.8±3.0
38
30-1000
お問合せ下さい
1691960
RAT8E-5-29-NO
1(25A)
72.8±3.0
38
5-29
お問合せ下さい
